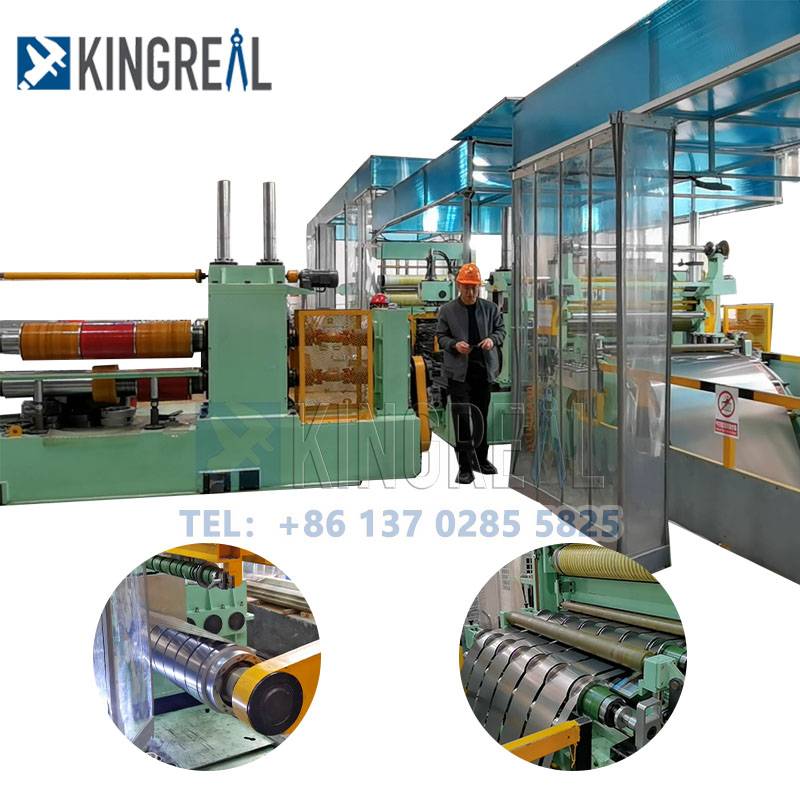

La máquina cortadora de bobinas con cabezal cortador doble de 1300 mm es uno de los productos más distintivos de KINGREAL. El diseño de cabezal cortador doble es adecuado para bobinas de 0,3-3 mm para lograr una eficiencia de producción de alta velocidad de 220 m/min. Actualmente se vende a Turquía, Rusia, Arabia Saudita y otros países.
La máquina cortadora de bobinas con cabezal cortador doble KINGREAL de 1300 mm está diseñada para cortar con precisión aluminio, acero galvanizado, bobinas laminadas en caliente, laminadas en frío y muchas otras bobinas metálicas comunes para cumplir con los diferentes requisitos de corte de los clientes, incluida la velocidad, cantidad y calidad de corte.

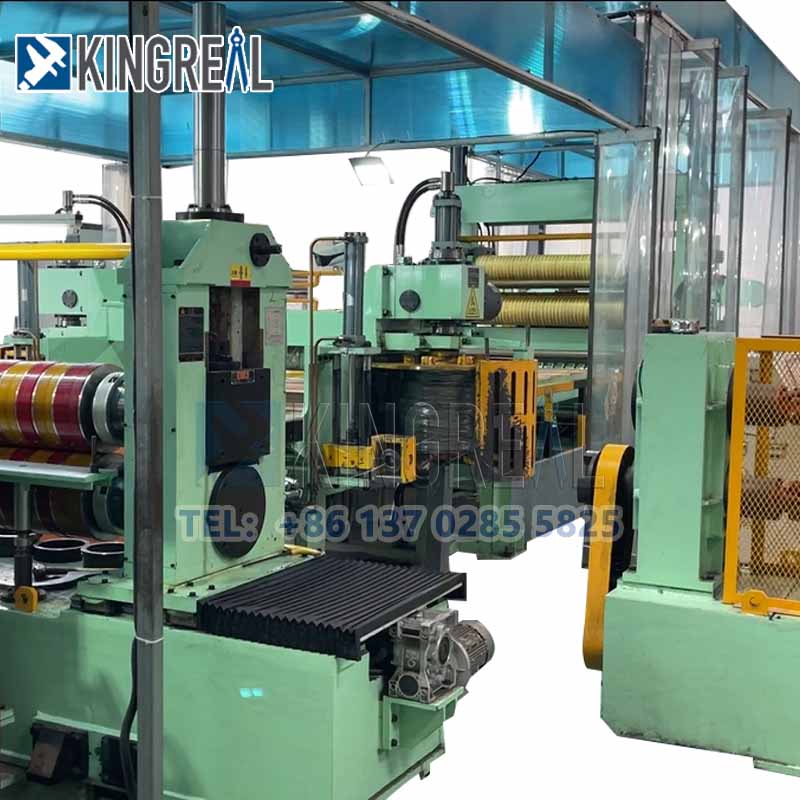

El diseño del asiento de doble cuchilla permite realizar el corte de bobinas de diferentes tamaños en la misma línea de producción, lo que mejora en gran medida la eficiencia de producción al reemplazar el asiento de la cuchilla y se ha ganado el favor de muchos clientes.
Además del diseño del asiento de doble cuchilla, la máquina cortadora de láminas de acero KINGREAL también está diseñada para que los clientes protejan la cubierta de la máquina y mejoren la seguridad de producción en el proceso de corte, de acuerdo con los requisitos de producción del cliente. Ahora está funcionando con éxito en la fábrica del cliente de Arabia Saudita.
1. Línea de corte longitudinal de bobinas de alta velocidad
2. Máquina cortadora de tiras estrechas de acero
Carga de la bobina - Desenrollador hidráulico - Enderezadora de alta precisión - Puente de bucle - Máquina cortadora - Borde de desperdicio rodante - Puente de bucle - Tensión - Máquina rebobinadora
|
No |
Componente |
Cantidad |
|
1 |
Carro de carga |
1 juego |
|
2 |
Desenrollador voladizo hidráulico |
1 juego |
|
3 |
Plancha de cinco rodillos |
1 juego |
|
4 |
Puente circular |
2 juegos |
|
5 |
Máquina cortadora |
2 juegos |
|
6 |
Rebobinado de material de desecho |
1 juego |
|
7 |
Rebobinado hidráulico |
1 juego |
|
8 |
Sistema hidráulico |
1 juego |
|
9 |
Sistema de control electrónico |
1 juego |
|
10 |
Escudo protector de piezas personalizadas |
1 juego |
|
Parámetros de la materia prima |
|
|
Material de la bobina |
Aluminio, Acero, Acero Galvanizado, etc. |
|
Espesor de la bobina |
0,3-3MM |
|
Ancho de la bobina |
500-12500MM |
|
Peso de la bobina |
15 toneladas |
|
Parámetros del producto terminado |
|
|
Tolerancia de ancho |
≤±0,05 mm |
|
Rectitud de corte |
≤1mm/2000mm |
|
Recortes de residuos |
≥2mm |
|
Parámetros de la máquina cortadora |
|
|
Velocidad de trabajo |
100-180M/minuto |
|
Fuente de alimentación |
380V/50HZ |
|
Capacidad instalada |
alrededor de 280 KW |

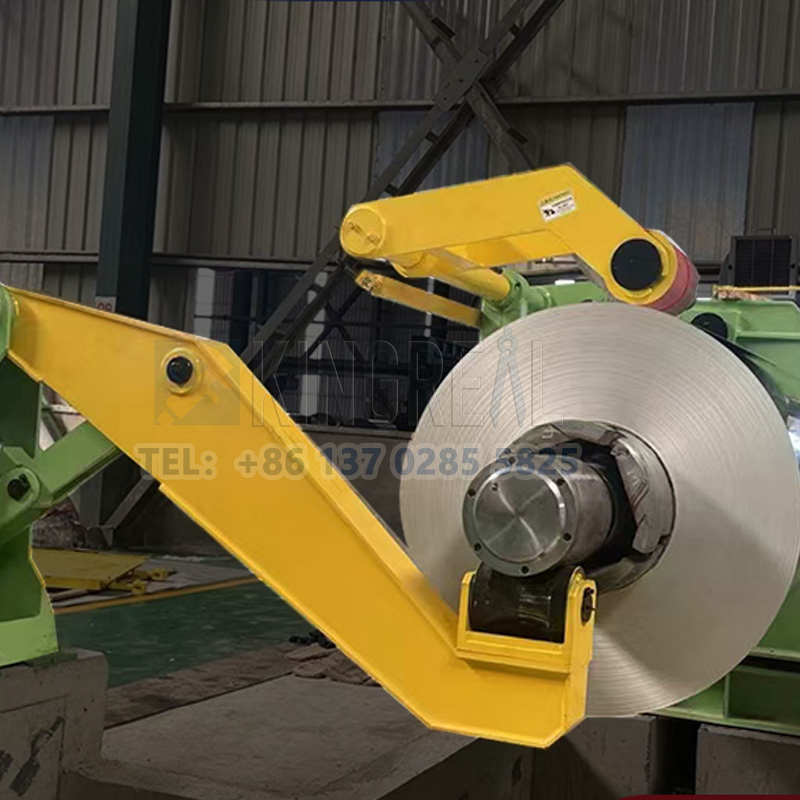

① Desenrollador hidráulico en voladizo
La función principal de un desenrollador hidráulico en voladizo es transportar y rotar una banda para que se desenrolle lentamente para el siguiente paso del proceso. Este tipo de desbobinador normalmente consta de un carrete, un soporte, un tren de transmisión, etc., y es del tipo voladizo de un solo cojinete. El carrete generalmente consta de un eje de soporte, una corredera de cuña y una placa de arco anidada en la corredera de cuña, que expande y contrae el carrete bajo la acción de una cuña inclinada para acomodar rollos de diferentes tamaños.
El desenrollador hidráulico en voladizo es particularmente importante en los equipos de máquinas cortadoras de metal de alta velocidad, porque puede motorizarse para lograr la rotación del carrete, a fin de mantener la tira bajo posttensión para el desenrollado superior bajo el sistema de accionamiento.

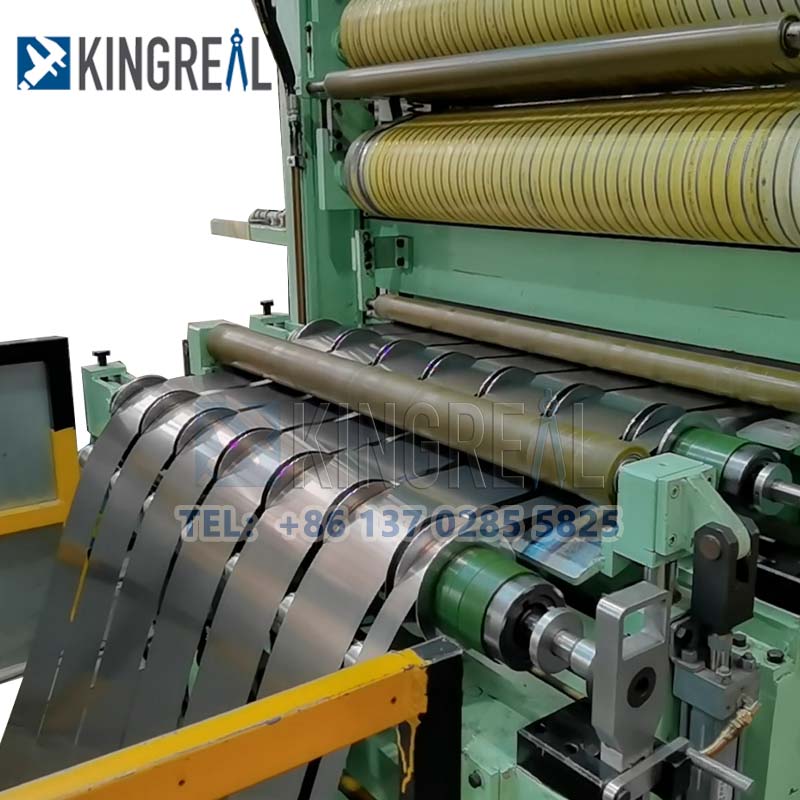

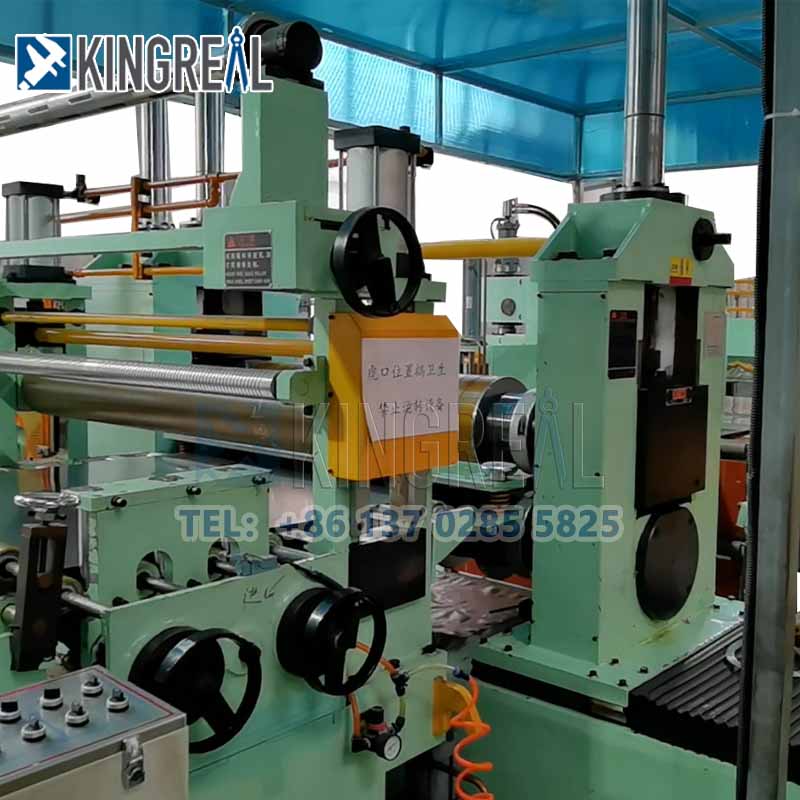

① Máquina cortadora con cabezal cortador doble
a. Estructura del cuerpo principal: sección de acero, placa de acero, soldadas entre sí, recocidas para eliminar tensiones y luego procesar la superficie de referencia.
b. Presionando un par de rodillos: el rodillo superior se puede sincronizar mediante el material de presión de elevación del cilindro, para garantizar la estabilidad de la placa en el eje de la cuchilla, el movimiento del vapor del rodillo superior.
C. Material del eje de la cuchilla: 42CrMo, especificación 200 mm × 1300 mm, con chavetero, mediante mecanizado en desbaste, tratamiento de templado, tratamiento de frecuencia media, rectificado, cromado duro, rectificado y otros 8 procesos;
① Escudo protector:
La cubierta protectora de la máquina cortadora de metal tiene las siguientes funciones y características:
Protección del equipo: la cubierta protectora de la máquina puede aislar la máquina del contacto directo con el entorno, evitar que entre polvo, manchas de agua, aceite, virutas y otros contaminantes al interior de la máquina, para mejorar la vida útil de la máquina.
Seguridad de operación: la cubierta protectora de la máquina garantiza la seguridad del operador y del personal circundante, evita que el personal entre en contacto directo con piezas móviles de alta velocidad, conductores cargados eléctricamente u otras piezas peligrosas y evita accidentes.
▶ 1. Soluciones completas de equipos de procesamiento de bobinas;
▶ 2. Equipo técnico profesional
-Programa de diseño de preventa; -Fabricación profesional durante la venta; -Servicio de instalación postventa;
▶ 3. Abundantes casos de proyectos
Hemos vendido con éxito nuestras máquinas cortadoras a Turquía, Arabia Saudita, India y Rusia.
