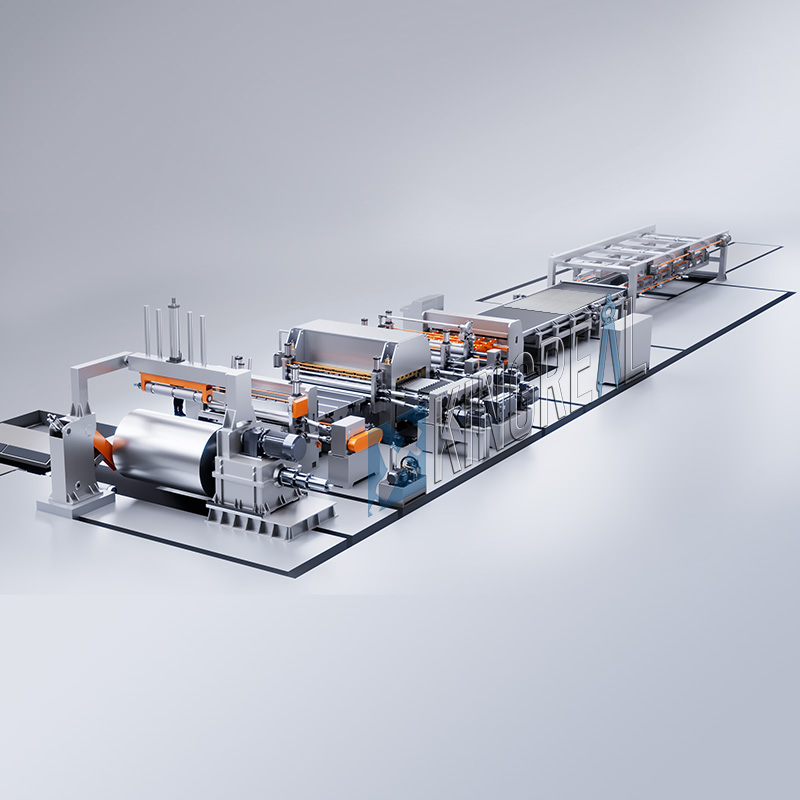

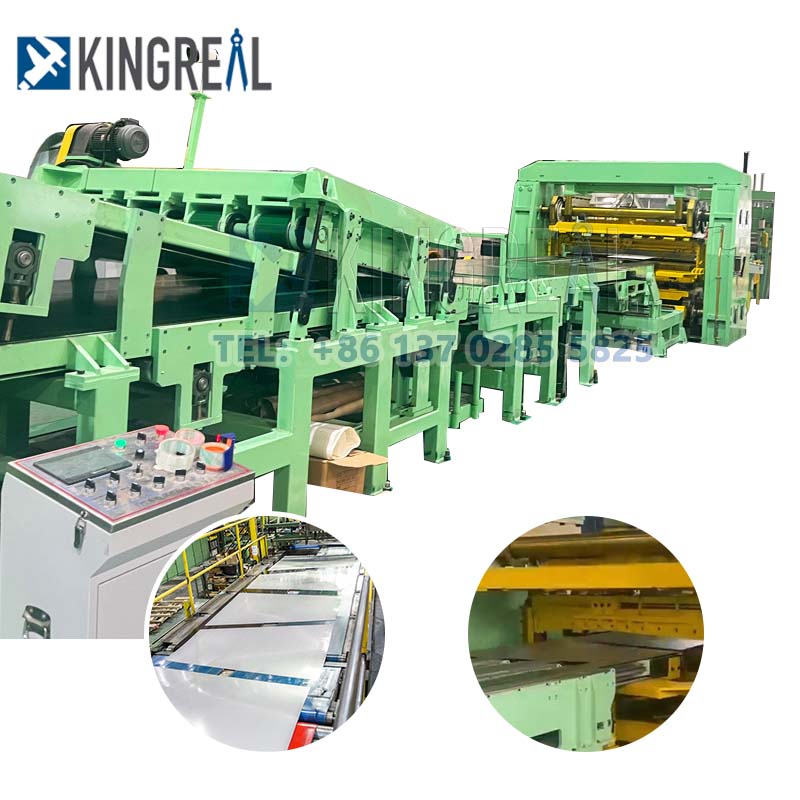

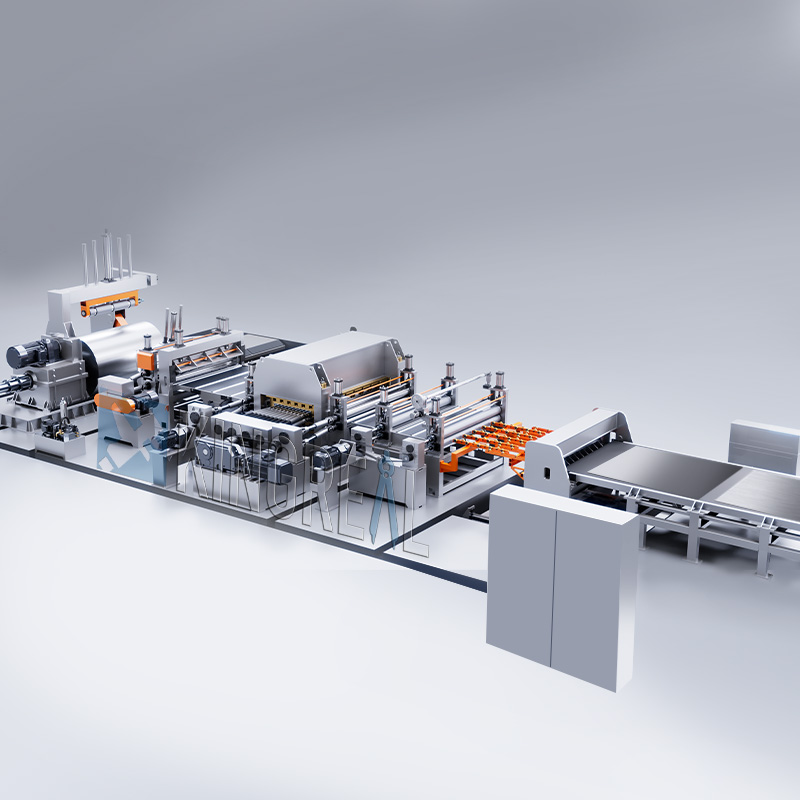

KINGREAL STEEL SLITTER se ha especializado durante mucho tiempo en la I+D y la fabricación de líneas de corte a medida. Aprovechando la tecnología madura, hemos mejorado integralmente los parámetros y el rendimiento de las líneas de corte a medida estándar y hemos desarrollado una línea de corte a medida de alta velocidad especializada. Este sistema personalizado logra una velocidad de producción máxima de 80 m/min, eliminando los cuellos de botella de capacidad asociados con las líneas tradicionales.
Durante la fase de I+D y diseño, la optimización se centró en dos módulos principales: el sistema de corte y la unidad de apilamiento. Los refinamientos en estas estructuras garantizan que la línea sea adecuada para procesar bobinas metálicas laminadas planas. Al utilizar una lógica operativa eficiente, el sistema integra perfectamente el desenrollado, el corte y el apilado de bobinas. Este enfoque maximiza la eficiencia del procesamiento, garantiza una alta precisión a través de un diseño estructural sofisticado y mejora la seguridad operativa, permitiendo la transformación estandarizada y a gran escala de bobinas de metal en láminas planas de alta precisión.
▲ Diseños de optimización central para líneas de corte longitudinal de alta velocidad
|

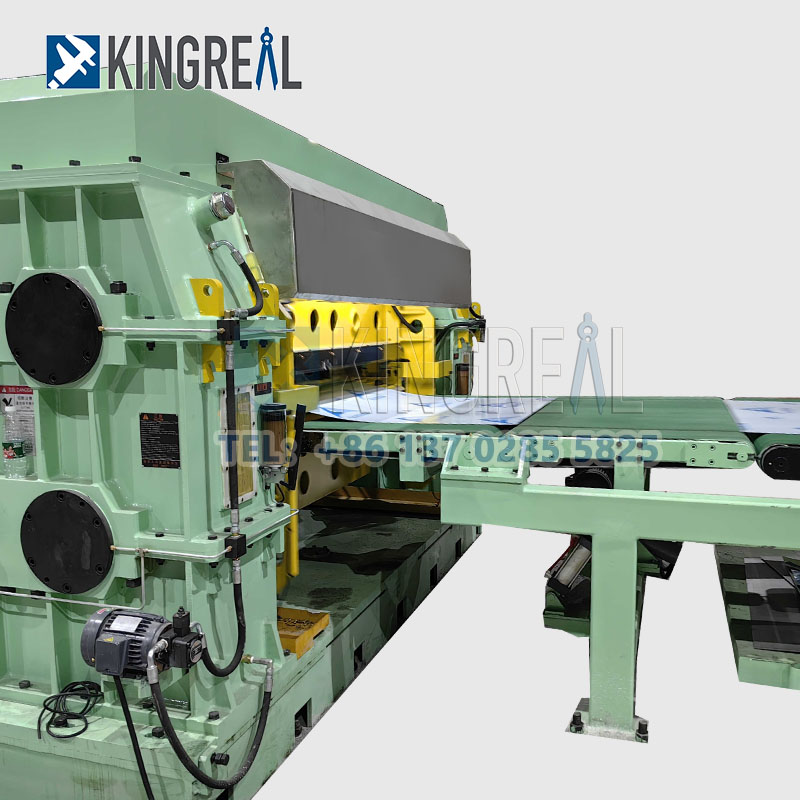

●Corte de alta velocidad A máxima velocidad de funcionamiento, la línea de corte longitudinal de alta velocidad KINGREAL STEEL SLITTER garantiza una alimentación ininterrumpida de tiras de metal, eliminando las pérdidas asociadas con las operaciones de arranque y parada y satisfaciendo las demandas de la producción continua. Para alcanzar el estándar de producción de 80 m/min, el equipo cuenta con una estructura de cizalla giratoria o de cizalla volante dinámica. Los módulos de accionamiento de herramientas optimizados y los rieles guía lineales permiten que el conjunto de corte realice una aceleración dinámica y una alineación precisa. Antes del corte, la velocidad lineal de la cuchilla volante se sincroniza en tiempo real con la velocidad de alimentación de la tira de metal; Esta perfecta sincronización elimina problemas como rebabas y desviaciones dimensionales causadas por diferencias de velocidad, garantizando así alta velocidad y alta precisión en el proceso de corte. |
|
|

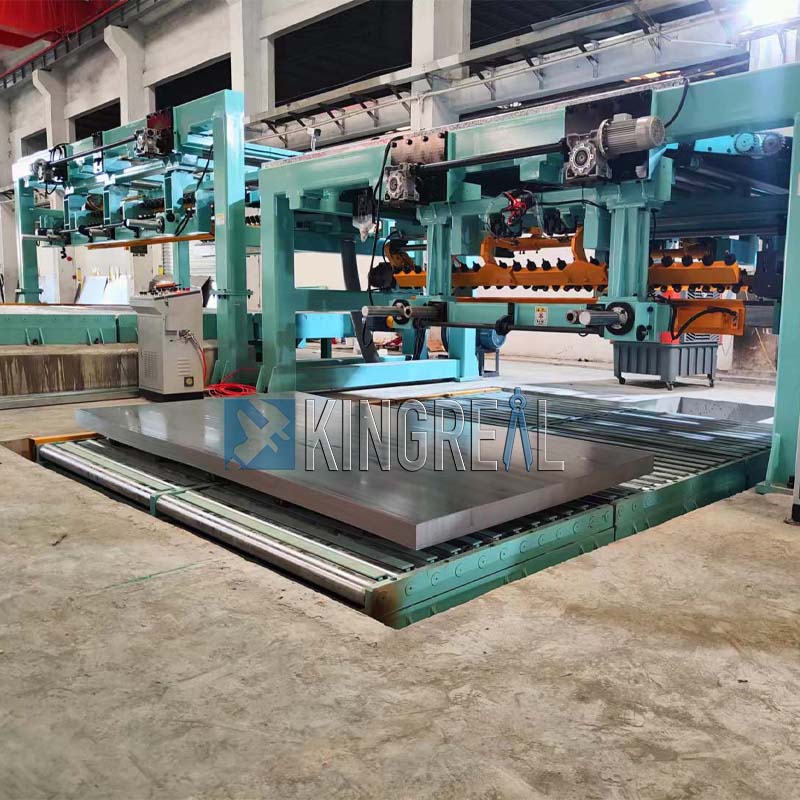

●Apilamiento de alta velocidad Para abordar posibles cuellos de botella en el proceso de recolección de material posterior y adaptarse a la salida de alta frecuencia de la línea, KINGREAL STEEL SLITTER ha equipado el sistema con un apilador doble como componente clave posterior. Toda la estructura recibe chapa metálica descargada desde la línea de corte a medida de alta velocidad y, utilizando el programa de control automatizado de la línea, ejecuta una operación de apilamiento ordenado y completamente automático. El proceso de apilamiento emplea un mecanismo coordinado que combina accionamientos neumáticos e hidráulicos para mejorar la fuerza motriz y garantizar la planitud de la pila. Además, el sistema está equipado con un conjunto de soporte de recepción de hojas dedicado; Durante el descenso, un manipulador receptor proporciona un soporte uniforme y acolchado para mitigar las fuerzas de impacto, protegiendo así integralmente la calidad de la superficie de las láminas. Además, la línea de corte longitudinal de alta velocidad incorpora sensores fotoeléctricos inteligentes para regular dinámicamente el descenso del apilador y controlar con precisión el espacio vertical entre la superficie de la pila y la estación de descarga. Esto garantiza una coordinación perfecta en todo el flujo de trabajo, desde la alimentación y el corte hasta el apilado, impulsando así la automatización general y la tasa de rendimiento de los productos terminados. |
|
La máquina de corte a medida con cizalla volante permite que la máquina de corte a medida acelere y se sincronice con la velocidad de la tira, lo que permite cortar sin detener la alimentación del material.
KINGREAL STEEL SLITTER ha estado en el campo de las líneas de corte longitudinal durante más de 20 años y cuenta con un equipo técnico profesional para controlar la calidad desde el diseño del dibujo, la fabricación de los componentes de la máquina, la innovación de la configuración, las pruebas y la puesta en servicio de la línea de producción. Con capacidades de diseño independientes, podemos brindar soluciones personalizadas de acuerdo con las necesidades de nuestros clientes.
KINGREAL SLITTER SLITTING tiene una gran experiencia en proyectos en la línea de producción de corte a medida, de acuerdo con las necesidades de producción reales del cliente, la producción de tres tipos diferentes de línea de corte a medida de bobinas alta, media y económica, y más de una docena de países y regiones han alcanzado una cooperación estable y a largo plazo con los clientes.
- Preventa: diseñar planos y ajustar programas de corte a medida de la máquina según las necesidades del cliente;
- En venta: garantizar la calidad de producción de la máquina, realizar pruebas de la línea de corte longitudinal para verificar la precisión del funcionamiento de la línea de producción;
- Servicio posventa: contratar ingenieros para guiar y enseñar la instalación en las fábricas de los clientes.

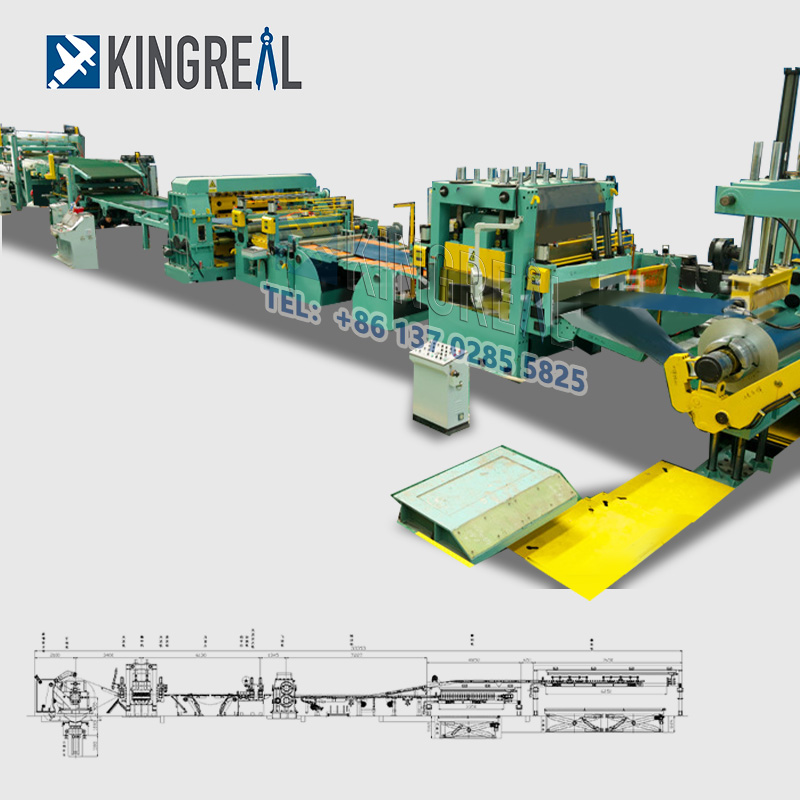

La línea de corte a medida con cizalla volante es una línea de producción automatizada para el procesamiento de láminas de metal. Puede completar el proceso de corte de alta precisión y alta velocidad durante el funcionamiento continuo de la hoja. Es ampliamente utilizado en las industrias de procesamiento de acero y metales no ferrosos.
1/ Cizalla dinámica síncrona
La cuchilla de la máquina cortada a medida con bobina de corte volante completa el corte cuando la hoja se mueve, y la velocidad horizontal de la cuchilla de corte está estrictamente sincronizada con la velocidad de la hoja (el error se controla dentro de ±0,8 mm), evitando la pérdida de eficiencia causada por el tiempo de inactividad.
2/ Mecanismo de ajuste de longitud
La relación proporcional entre la velocidad del husillo y la velocidad de alimentación se ajusta a través de una caja de cambios de velocidad variable o una transmisión continuamente variable.
3/ control inteligente
Se utiliza un PLC o un convertidor de frecuencia (como la serie GD350) para realizar la comunicación por bus, almacenar múltiples parámetros de proceso y ajustar la máquina cortadora de bobinas de acero en tiempo real.
4/ Ahorro energético y diseño eficiente
La cizalla volante de arranque en funcionamiento continuo ahorra entre 1/3 y 1/2 de energía en comparación con los modelos tradicionales, y la velocidad de la línea de corte de acero a medida puede alcanzar los 100 m/min, lo que es adecuado para láminas con un espesor de 0,3 a 6 mm.

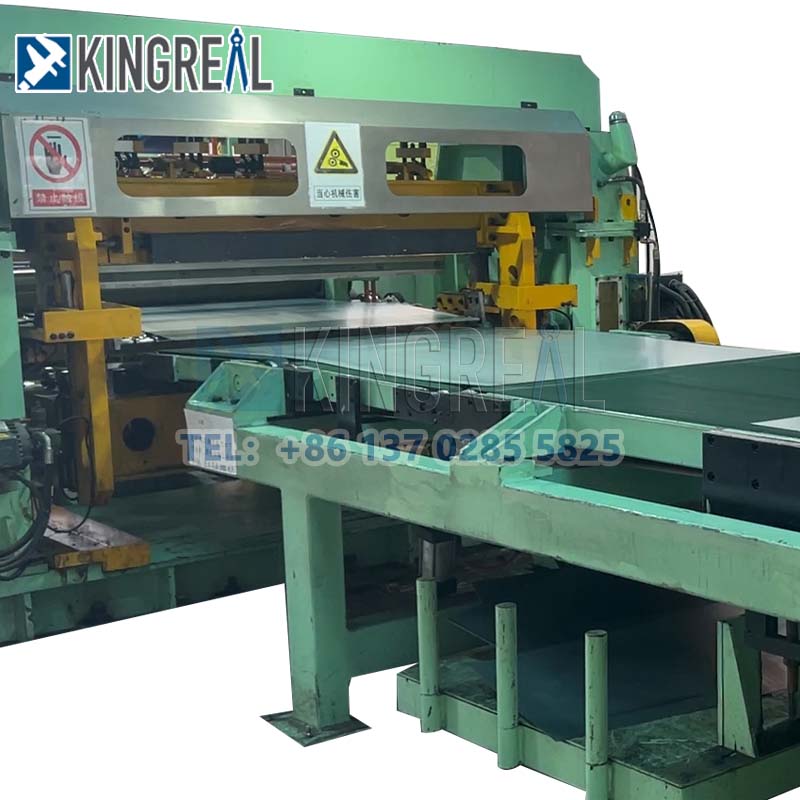

Las líneas de corte a medida de cizalla fija cuentan con una función de parada de alimentación en una longitud preestablecida. Cuando se alcanza la longitud establecida, la línea fija de corte a medida se detiene automáticamente, cortando una sección de material antes de reiniciar para alimentar la siguiente sección de línea que necesita enderezarse y cortar.
1/ Diseño estructural simple para línea de corte a medida de cizalla fija
La línea de corte a medida de cizalla fija presenta una estructura relativamente simple y es fácil de operar. Esta característica permite que incluso los principiantes dominen rápidamente su funcionamiento después de una breve sesión de entrenamiento. La estructura simplificada no sólo reduce las averías sino que también facilita el mantenimiento de rutina.
2/ Adecuado para producción a pequeña escala.
Aunque la línea de corte longitudinal de cizalla fija puede alcanzar velocidades de 50 m/min, no es tan rápida como otros métodos de cizalla de alta eficiencia. Por lo tanto, esta línea de corte a medida de cizalla fija es particularmente adecuada para operaciones de producción más pequeñas. Para las empresas que no requieren una producción a gran escala, la línea de corte a medida de cizalla fija puede satisfacer sus necesidades de producción diarias, evitando el desperdicio de recursos asociado con equipos más eficientes.
3/ Adaptabilidad a la eficiencia productiva
Dado que la línea de corte longitudinal de cizalla fija tiene una velocidad máxima de 50 m/min, es ideal para clientes que no tienen requisitos de alta eficiencia de producción. Los pequeños fabricantes o las nuevas empresas suelen buscar una solución de producción rentable y eficiente. En tales casos, una línea fija de corte a medida proporciona suficiente capacidad de corte sin ejercer una presión excesiva sobre el proceso de producción.
4/ Adecuado para clientes con presupuestos limitados
Debido a su menor velocidad y diseño simple, las líneas de corte a medida de cizalla fija requieren especificaciones de componentes y rendimiento relativamente bajos. Esto reduce la complejidad técnica en la fabricación y el diseño, lo que resulta en un precio relativamente asequible. Por lo tanto, las líneas de corte a medida de cizalla fija son una opción ideal para clientes con presupuestos limitados, especialmente para las empresas emergentes que ingresan a la industria metalúrgica.
Las líneas de corte a medida de cizalla basculante están diseñadas para satisfacer las necesidades de los clientes en cuanto a láminas de metal con formas personalizadas. A través del giro automático de las cizallas, la máquina de corte a medida con cizalla oscilante puede cortar en varios ángulos, procesando eficazmente una variedad de formas como trapecios, paralelogramos, triángulos, cuadrados y rectángulos.
1/ Cortar en diferentes formas
Las líneas de corte longitudinal de corte oscilante son capaces de cortar una variedad de formas. Equipada con un mecanismo de sujeción de longitud fija, la máquina de corte a medida con cizalla basculante corta con precisión la tira móvil a las dimensiones deseadas. Este proceso garantiza que cada hoja se adapte con precisión a las especificaciones exactas del cliente. La máquina de corte a medida con cizalla basculante incorpora varias tecnologías innovadoras, incluido un sistema de eliminación de holgura del soporte de matriz flotante, bloqueo rápido de matriz y cambio rápido de herramientas, lo que mejora significativamente la eficiencia y precisión del corte.
2/ Movimiento de corte oscilante para corte longitudinal de cizalla oscilante
La línea de corte longitudinal de cizalla oscilante utiliza un movimiento de corte oscilante. Al optimizar la trayectoria de corte, el movimiento de corte oscilante garantiza una alta calidad de corte y mejora la eficiencia de la producción. Esta innovación permite que la línea de corte longitudinal con cizalla oscilante mantenga un rendimiento de corte de alto nivel en una amplia gama de materiales, desde placas delgadas hasta gruesas.
3/ Línea de corte a medida de cizalla oscilante de alta velocidad
La línea de corte longitudinal con cizalla oscilante cuenta con una velocidad de producción de hasta 80 m/min, lo que satisface plenamente las demandas de una producción eficiente. La velocidad se puede ajustar de manera flexible para adaptarse a diversos entornos y necesidades de producción.
 |
 |
 |
