Máquina de corte longitudinal con cizalla volante

KINGREAL ofrece una máquina de corte a medida con cizalla volante, cuya velocidad puede alcanzar hasta 80 M/min, puede obtener más beneficios de producción para los clientes en producción de corte a medida de metal.

Enviar Consulta    Descargar PDF

Descripción del Producto

Visualización de vídeo:


Línea de corte longitudinal: producción de alta velocidad con cizalla volante

KINGREAL STEEL SLITTER es un fabricante y productor especializado en el campo de líneas de corte longitudinal y se compromete a brindar soluciones óptimas a sus clientes.

Dependiendo de la capacidad de corte requerida por el cliente, la gama de materias primas a procesar y las necesidades de producción de la planta.



La máquina de corte a medida con cizalla volante es una máquina industrial para cortar tiras metálicas continuas en placas o láminas de longitudes específicas. Diseño KINGREAL en corte de moscas

 realiza un corte continuo, automático y preciso de tiras de metal sin detenerse durante el movimiento a alta velocidad, cuya velocidad puede alcanzar hasta 80 M/min. Se utiliza principalmente en acero,

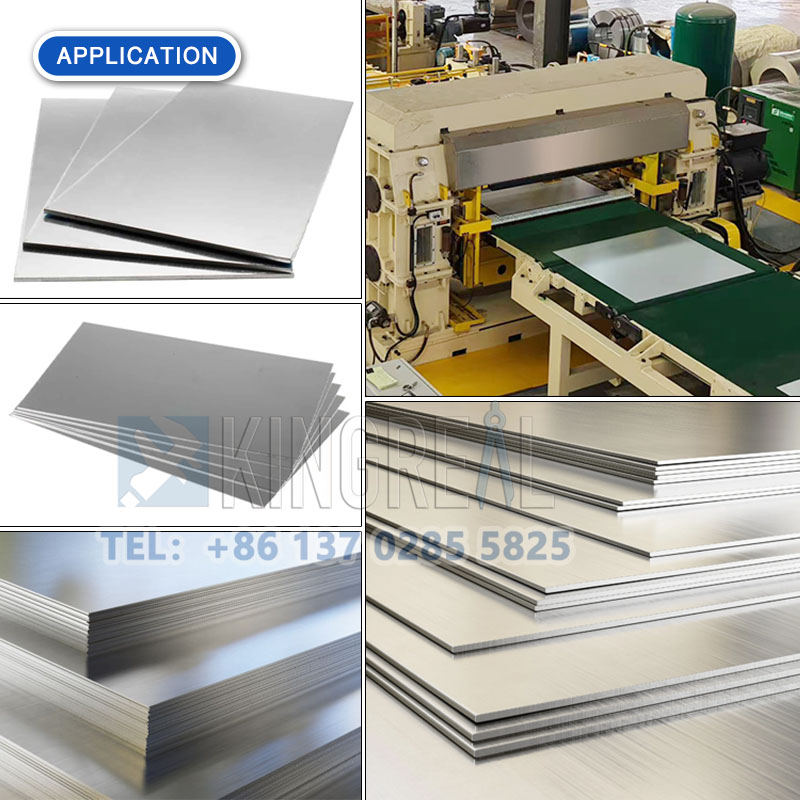

aluminio, cobre y otras industrias de procesamiento de metales, y se usa ampliamente en automoción, electrodomésticos, construcción y otros campos.

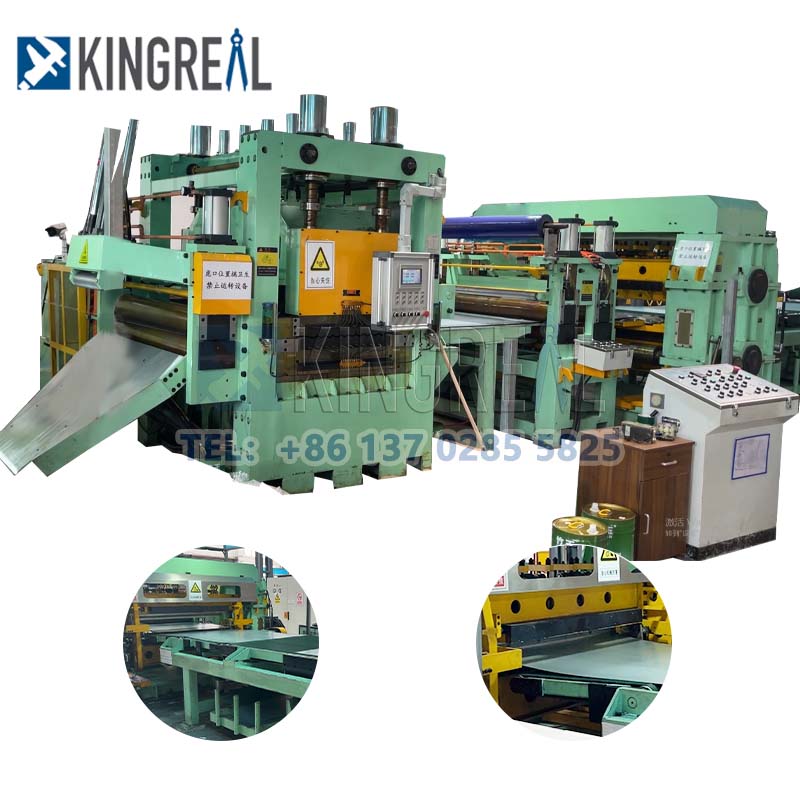

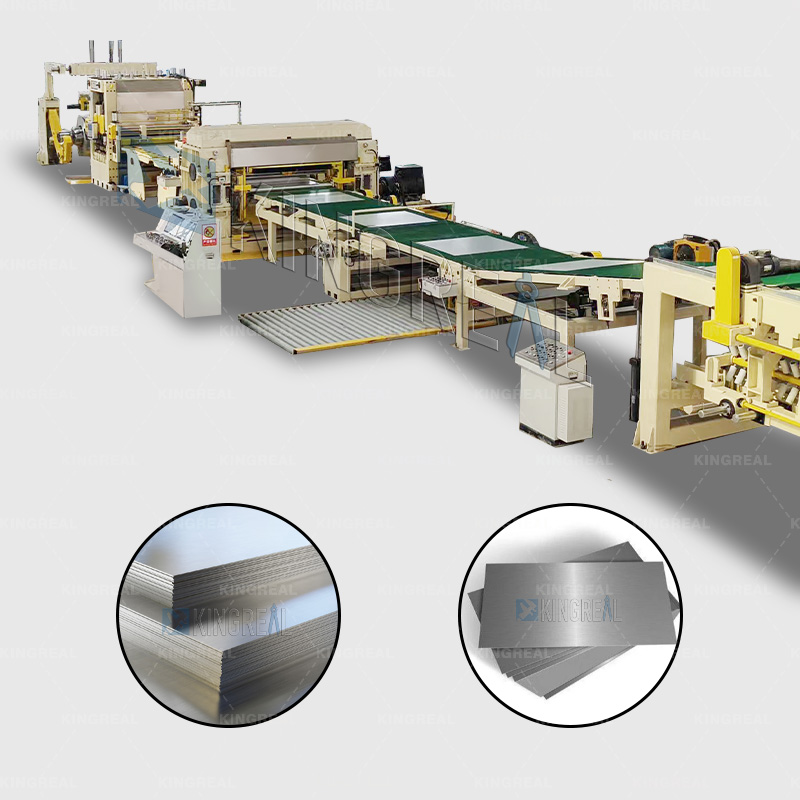

cut to length line

cut to length machine


Cuando la línea de producción está funcionando, el desbobinador está en estado de alimentación. Después de que el material de la hoja ingresa a la máquina niveladora de alta precisión de 6 capas y 21 rodillos para nivelar, ingresa al medidor de longitud NC mediante un mecanismo lateral y un looper controlado por ojo eléctrico. El medidor de longitud NC establece el tamaño y luego alimenta el material al siguiente paso: Girar la máquina cortadora; cuando la alimentación NC alcanza el tamaño establecido. La máquina cortadora corta el material en láminas, y el material en láminas cortado se apila cuidadosamente mediante el dispositivo de transporte en la máquina apiladora de productos y la plataforma elevadora de las láminas de acero apiladas puede disminuir automáticamente con el aumento de la altura de las láminas de acero; Cuando se alcanza el valor establecido de placas, la línea de producción se detendrá automáticamente. En este momento, la plataforma elevadora se bajará mediante control manual, el carro de descarga se sacará y al mismo tiempo se introducirá otro carro de descarga, que entrará en el siguiente ciclo de trabajo.

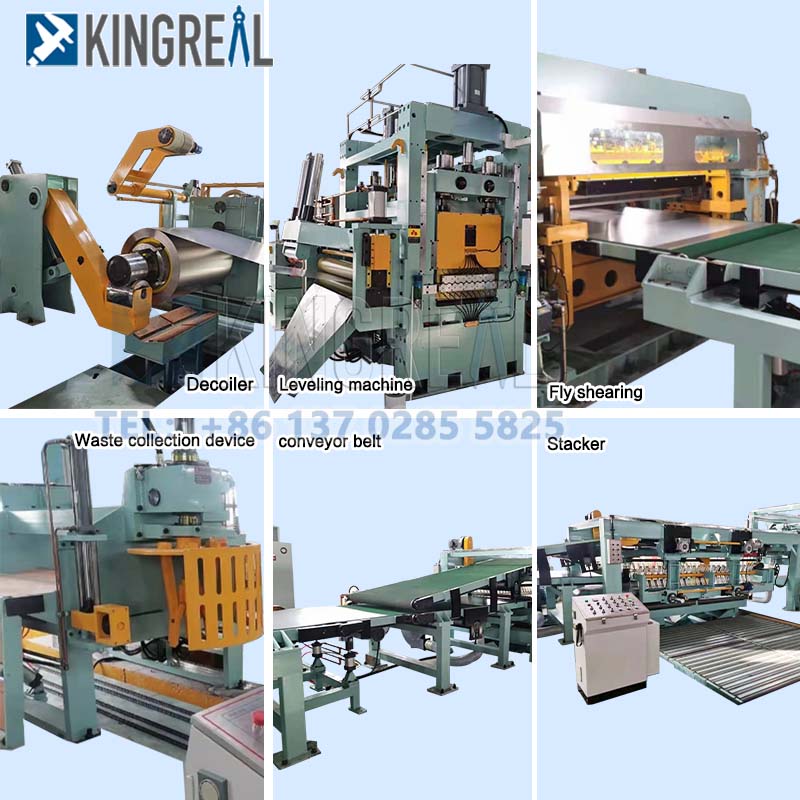

Componente de la línea de productos CTL

Tabla de Materias Primas 1 unidad
Carro para alimentación 1 unidad
Soporte auxiliar delantero 1 unidad
Desenrollador + Dispositivo Desenrollador 1 juego
Niveladora de rodillos de seis capas + Sistema de autolimpieza de rodillos de trabajo 1 unidad
Máquina laminadora de película del lado superior 1 unidad
Looper corto 1 unidad
Dispositivo de guía lateral 1 unidad
Medidor de longitud NC de pellizco 1 unidad
Máquina cortadora de moscas 1 unidad
Máquina transportadora 1 unidad
Máquina apiladora de productos 1 unidad


Especificación técnica de la máquina de corte longitudinal

Materia prima ACERO CRC
Espesor 0,4-3,0 mm
Ancho ≤1500mm
Peso de la bobina ≤ 20T
Longitud 500-6000 mm
Tolerancia de longitud L=2m≤±0,3mm(2,0mm)
Tolerancia diagonal L=2m≤±0,5mm(2,0mm)
Velocidad 0~80m/min (regulación de velocidad continua)
Tira a través de la velocidad 0~15m/minuto
Control Control de conversión de frecuencia de CA


Característica sobre la máquina de corte a medida con cizalla volante


  • La alta eficiencia es una de las características más destacadas de esta línea CTL. A través del diseño y aplicación del dispositivo de corte volante, se realiza un corte continuo durante el movimiento de alta velocidad de la tira, mientras que al contar con un dispositivo de medición de longitud, el dispositivo de corte volante garantiza la precisión del corte.
  • La máquina de corte longitudinal KINGREAL adopta rodillos cromados, rodillos recubiertos de goma, agregados neumáticos y otros componentes para proteger la superficie del acero.
  • Efecto de nivelación de alta precisión. La línea de producción CTL puede equiparse con 21 juegos de rodillos para nivelación de alta precisión o dispositivo de máquina niveladora doble para desenrollar y nivelar bobinas de metal, lo que puede ofrecer a los clientes láminas de metal más planas y de alta calidad.
  • Loop Bridge se puede seleccionar o evitar, completamente de acuerdo con las necesidades de producción del cliente y la utilización real del área de la planta, lo que puede hacer que la máquina de corte a medida sea más compacta, ahorre espacio y reduzca el procesamiento secundario de la planta. Es una buena opción para muchos pequeños fabricantes.
  • La provisión de un dispositivo de recorte es una característica adicional clave para recortar los bordes de las tiras de metal antes de cortarlas. El dispositivo de recorte elimina rebabas, irregularidades o exceso de material de los bordes de la tira de metal, asegurando que los bordes de la lámina terminada queden lisos y limpios. Se puede manejar una amplia gama de anchos y espesores de tira, aumentando la versatilidad y adaptabilidad de la máquina.

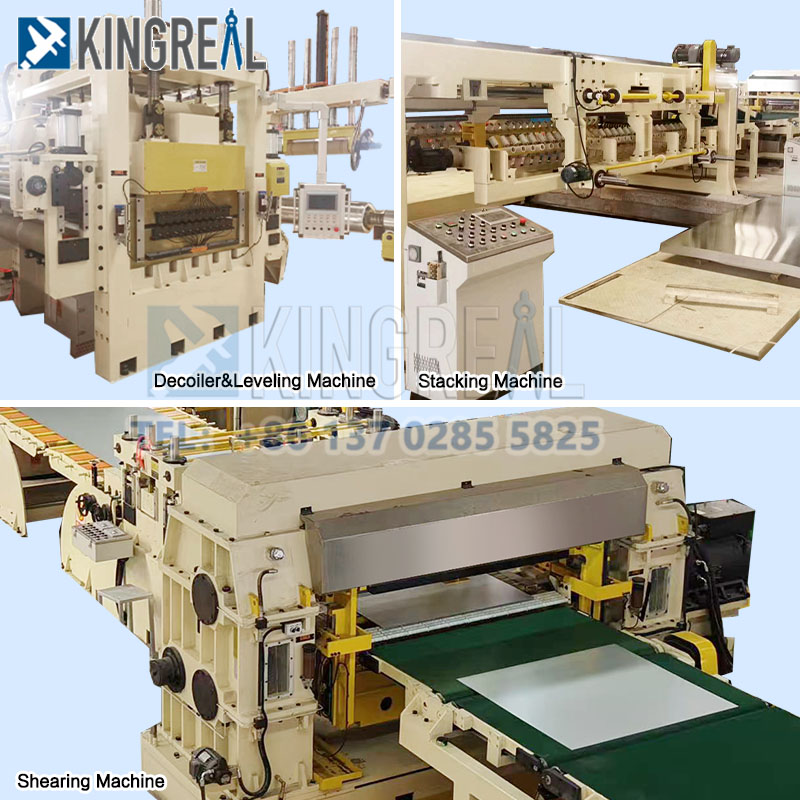

steel cut to length machine
coil cut to length machine

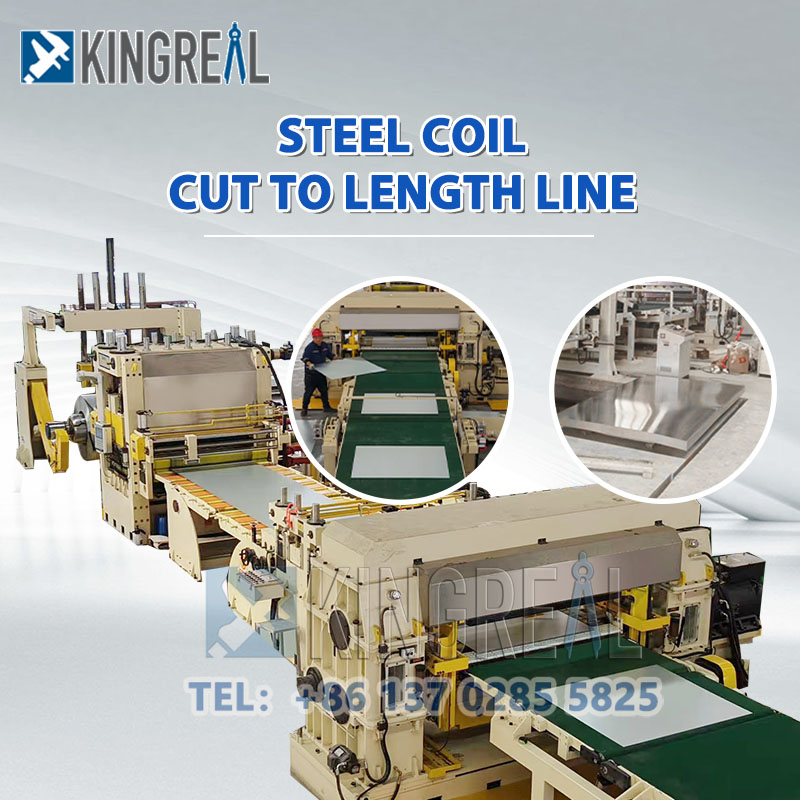

steel coil cut to length line

Característica sobre el dispositivo cortador de moscas en la línea CTL

Sistema de control de sincronización:

AavanzadoSe utiliza un sistema de servocontrol o un sistema de control de sincronización para garantizar queQue la herramienta de corte volante esté sincronizada con la velocidad de movimiento de la tira de metal.

El sistema de control es capaz de monitorear y ajustar la velocidad de la herramienta en tiempo real para adaptarse a diferentes longitudes de corte.y velocidades de tira.


Material de herramienta de alta resistencia:

Los cuchillos generalmente están hechos de acero aleado de alta resistencia o materiales de carburo de tungsteno con alta dureza y resistencia al desgaste para garantizar una larga vida útil y una calidad de corte constante.

El diseño de forma y ángulo de las cuchillas también está optimizado para reducir la resistencia al corte y mejorar los resultados del corte.


Diseño de equilibrio dinámico:

Las cuchillas y los portaherramientas del dispositivo de corte volante tienen un diseño dinámicamente equilibrado para garantizar un funcionamiento suave en movimientos de alta velocidad, reducir la vibración y mejorar la precisión del corte y la vida útil del equipo.


Mecanismo de guía de precisión:

Equipado con un mecanismo de guía de alta precisión para garantizar que la herramienta de corte volante siempre mantenga la trayectoria y posición de corte correctas durante el proceso de corte, mejorando la precisión del corte.
