Descripción de la máquina rebobinadora cortadora de bobinas de 1650 mm

La máquina cortadora y rebobinadora de bobinas KINGREAL SLITTER 1650MM está diseñada para cortar y rebobinar varios tipos de materiales, como acero, aluminio, GI, cobre y silicio. Esta línea de corte longitudinal de bobinas es uno de los diseños más comunes de línea de corte y satisfará las necesidades de la mayoría de las plantas para el corte longitudinal de bobinas. Los espesores de bobina manejados varían entre 0,3 mm y 3 mm y anchos de hasta 1650 mm.

También puede encontrar el siguiente producto en nuestro sitio web:

1. Máquina cortadora de doble cabezal

2. Máquina cortadora de placas de acero pesado de 10-20 mm

3. Bobina cortada a medida

4. Línea de producción de cizalla niveladora Decoiler

5. Línea de producción de máquinas perforadas de metal

Especificación técnica:

Proceso de trabajo:

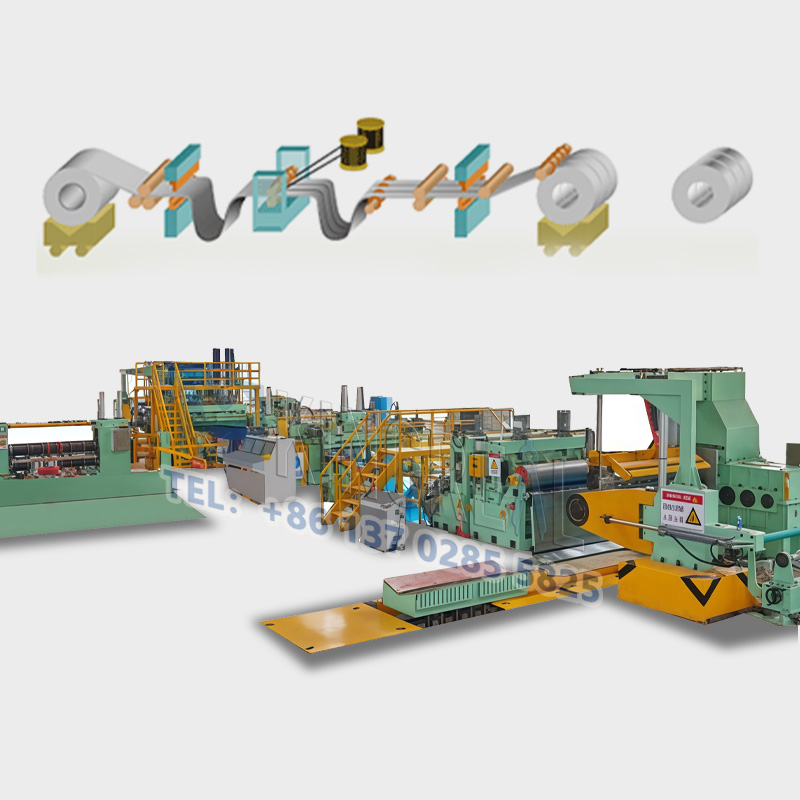

Carro de carga de bobinas - Centrador vertical hidráulico del desenrollador - Desenrollador hidráulico - Pinch y palanca - Cizalla de cabezal de placa - Puente de bucle - Máquina cortadora - Estación de tensión - Separadora - Máquina rebobinadora

Más información detallada sobre la máquina cortadora de bobinas de acero:

Bobina de carga del carro

Estructura y uso: Se utiliza para alimentar el desenrollador, transportando la bobina de acero desde la mesa de almacenamiento hasta el carrete del desenrollador, el carro es controlado por el motor hidráulico y la elevación es controlada por el cilindro hidráulico.

Mecanismo de elevación: cilindro hidráulico y estructura de columna deslizante de cuatro guías, potencia de elevación proporcionada por el cilindro, el cilindro para promover la elevación de la mesa portadora tipo V, para lograr la función de subir y bajar la bobina de acero.

Mecanismo de desplazamiento: motor hidráulico y estructura de riel guía paralelo, la potencia de desplazamiento la proporciona el motor hidráulico, de modo que el carro se mueve horizontalmente a lo largo de la dirección axial del eje del desenrollador. Cada extremo del riel tiene un bloque límite para evitar que el carro se descarrile.

Desenrollador en voladizo

Una función:

Transporte de bobinas de acero, ampliación y ajuste del diámetro interior de bobinas, desenrollado y descarga o reciclaje de bobinas.

Sostiene la placa de la bobina y proporciona tensión a la tira de acero, y consta de un marco, un husillo, un carrete de expansión y contracción, un dispositivo de desenrollado y prensado, un soporte auxiliar, un dispositivo de frenado y una parte de potencia.

B. Construcción

a) Bastidor principal: hecho de acero, placa de acero A3, asiento del cojinete de forja de acero #45 después de la soldadura, mediante el tratamiento cualitativo de recocido no se deforma;

b) Husillo: perforado en acero redondo 40Cr con un diámetro de 85 mm, templado y luego torneado fino para obtener una superficie de trabajo con un diámetro de 190 mm y una capacidad de carga de 25 toneladas.

c) elevar y contraer el carrete: el uso de una forma de carrete de expansión push-pull de tipo deslizante; cuatro placas curvas (acero N° 45), pares de deslizadores de corte de alambre, diámetro de expansión: Ф470 mm-520 mm (más manguito de goma para alcanzar Ф610 mm); la longitud de trabajo efectiva del carrete es de 1650 mm, el mandril general para garantizar que el carrete suba y baje cuando esté concéntrico.

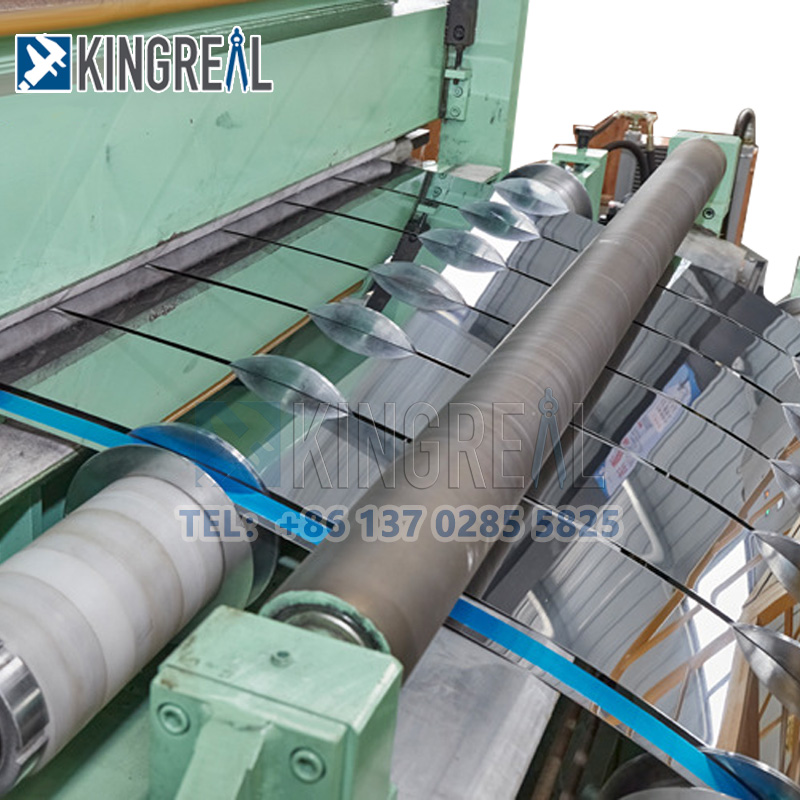

Máquina cortadora de bobinas de alta velocidad
