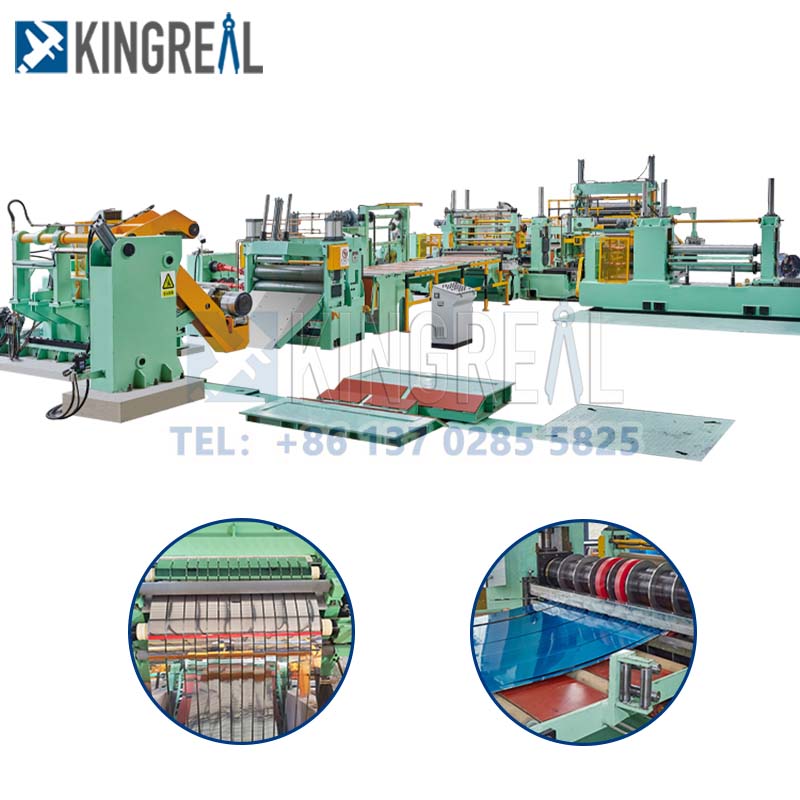

La máquina cortadora de bobinas con cabezal cortador doble KINGREAL STEEL SLITTER está equipada con dos cabezales de corte independientes, que pueden procesar múltiples secciones de bobinas simultáneamente, mejorando significativamente la eficiencia de producción. La máquina cortadora de bobinas con cabezal cortador doble aumenta la flexibilidad del ancho de corte y reduce el tiempo de inactividad durante el cambio, lo que la convierte en una opción ideal para entornos de producción de alto volumen.
Video sobre la máquina cortadora de bobinas con cabezal cortador dobleDescripción de la máquina cortadora de bobinas con cabezal cortador doble
La máquina cortadora de bobinas con cabezal cortador doble KINGREAL STEEL SLITTER es uno de nuestros productos más destacados. Para maximizar la velocidad de corte de la máquina cortadora de bobinas con cabezal cortador doble, KINGREAL STEEL SLITTER diseñó esta máquina cortadora de bobinas con cabezal cortador doble para reducir el tiempo de cambio del asiento de la cuchilla y mejorar la eficiencia de producción. La velocidad máxima de producción alcanza220 m/min.

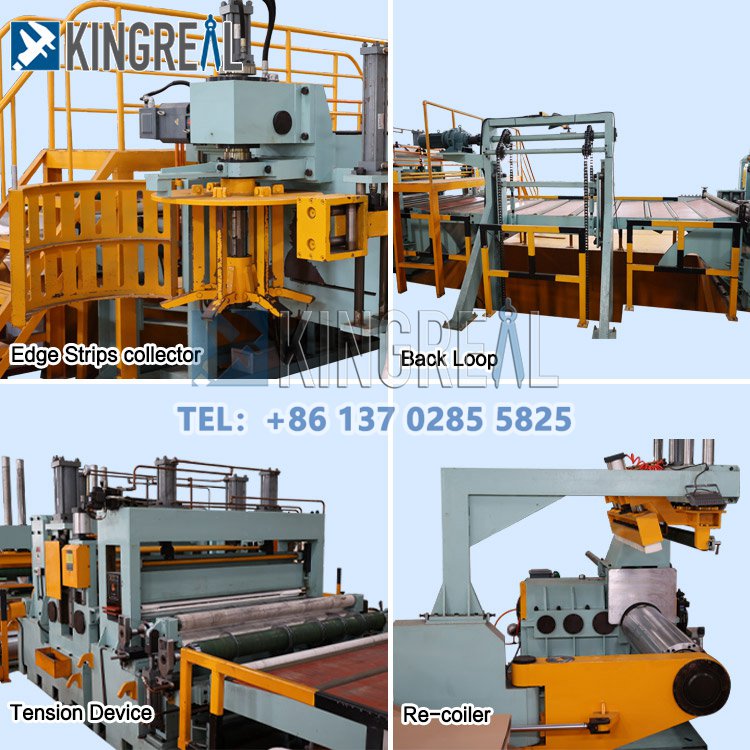

La máquina cortadora de bobinas con doble cabezal cortador consta de un desbobinador con carro de bobinas, un dispositivo de sujeción y doble corte, una cortadora de alta precisión para un intercambio rápido, una rebobinadora de desechos, una guía lateral, una máquina bobinadora, un dispositivo tensor y un bobinador hidráulico con carro de bobinas.
Introducción a la línea de corte longitudinal de bobinas con cabezal cortador doble de alta velocidad

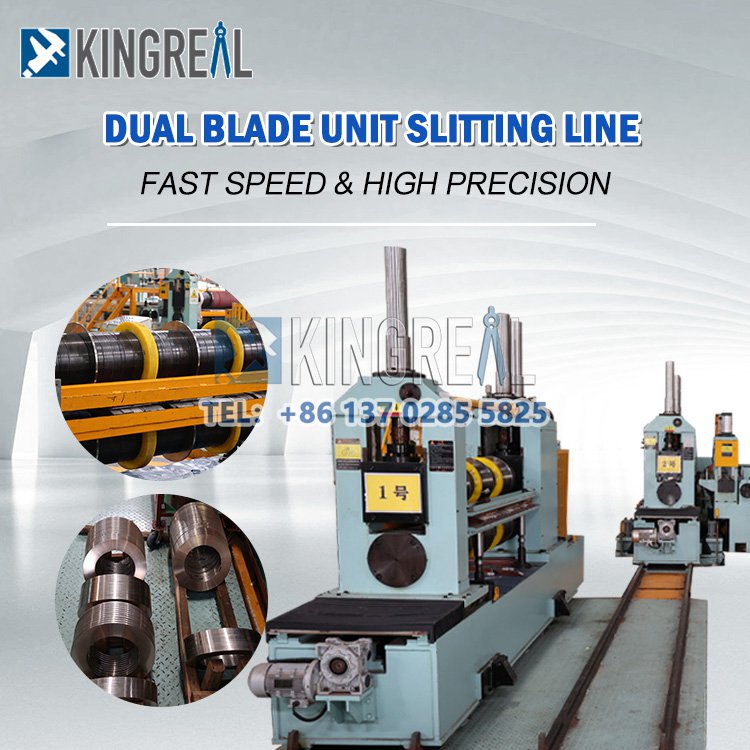

Variación de un cabezal de corte a otro: un tren de rodaje para un cabezal de corte doble camina sobre rieles longitudinales, el cabezal de corte en línea va sobre el tren de aterrizaje, el tren de aterrizaje mueve el otro cabezal de corte mirando hacia el corte en la posición de línea, luego el otro cabezal se mueve a la posición de línea, el intercambio solo toma 30 minutos.
Los cabezales de corte dobles pueden ser iguales o uno puede ser más grande y el otro más pequeño. Las cortadoras más grandes son adecuadas para cortar espesores mayores, mientras que las cortadoras más pequeñas son adecuadas para cortar espesores pequeños. De esta manera, se logra un rendimiento de alta precisión y alta eficiencia.
Los cabezales de corte doble aumentan la flexibilidad y la eficiencia de la máquina cortadora de bobinas con cabezal cortador doble y son muy populares entre las grandes acerías que requieren grandes volúmenes de bobinas de corte.

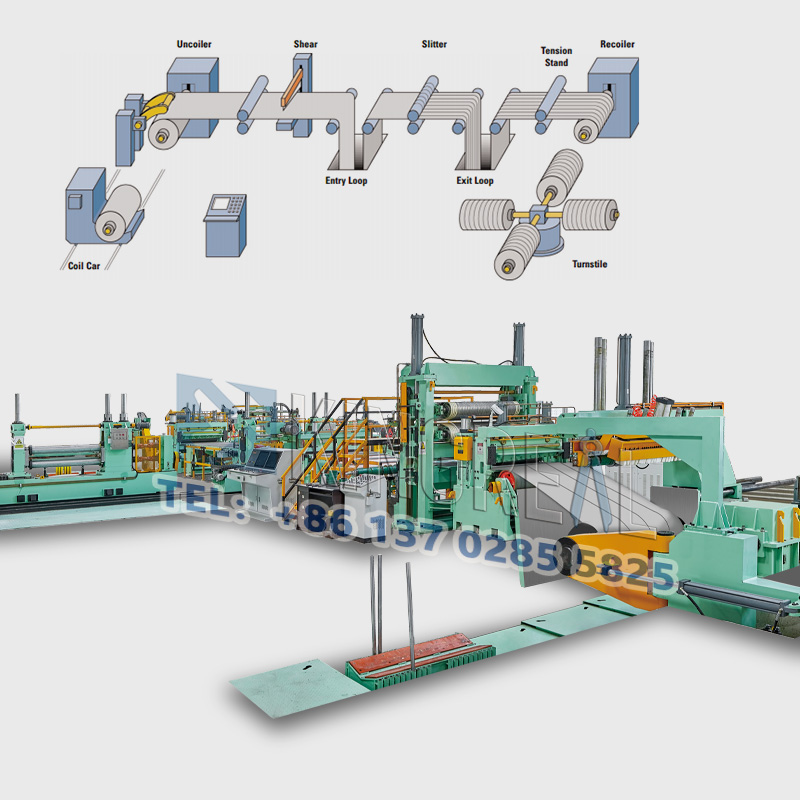

Proceso de trabajo de la máquina cortadora de bobinas con cabezal cortador doble
Desenrollador → Recorte y corte → Guiado → Máquina cortadora → Material del borde de bobinado → Tensión → Rebobinado → Descarga de rollos pequeños → Embalaje
Parámetros de la máquina cortadora de bobinas con cabezal cortador doble
|
Material de materias primas |
acero inoxidable, acero laminado en frío. |
|
Espesor de materia prima |
0,2 mm-2,0 mm |
|
Ancho de materia prima |
300-1550 mm |
|
Diámetro interior del rollo de materia prima |
Φ508mm |
|
Diámetro exterior del rollo de materia prima |
≤Φ1800mm |
|
Peso del volumen de materia prima |
≤12 toneladas |
|
velocidad de corte |
0-80 m/min (trabajo normal) |
|
poder total |
alrededor de 150 KW |
|
Superficie del suelo |
aproximadamente 18m × 6m |
|
No. |
Nombre |
Uno è in volo, diretto a Foshan o all'aeroporto di Guangzhou. Un altro è in treno, diretto alla stazione di Foshan o Guangzhou. |
|
1 |
Carro de carga de bobinas |
1 unidad |
|
2 |
Desenrollador Hidráulico con Dispositivo Desenrollador |
1 juego |
|
3 |
Pala para material, pellizco de dos rodillos, cizalla hidráulica |
1 juego |
|
4 |
#1 Puente circular |
1 unidad |
|
5 |
Alineación de guía |
1 unidad |
|
6 |
Máquina cortadora de bobina principal |
1 juego |
|
7 |
|
1 juego |
|
8 |
#2Puente circular |
1 juego |
|
9 |
Estación de tensión hidráulica |
1 juego |
|
10 |
Desenrollador |
1 juego |
|
11 |
Carro de descarga |
1 unidad |
Ventaja de la máquina cortadora de bobinas con cabezal cortador doble
La máquina cortadora de bobinas con doble cabezal cortador consta de un desbobinador con carro de bobinas, un dispositivo de sujeción y doble corte, una cortadora de alta precisión para un intercambio rápido, una rebobinadora de desechos, una guía lateral, una máquina bobinadora, un dispositivo tensor y un bobinador hidráulico con carro de bobinas.
La máquina enderezadora es un dispositivo en la máquina cortadora de bobinas con cabezal cortador doble de alta precisión, que se utiliza para enderezar la bobina de metal y eliminar las arrugas en la superficie de la bobina.

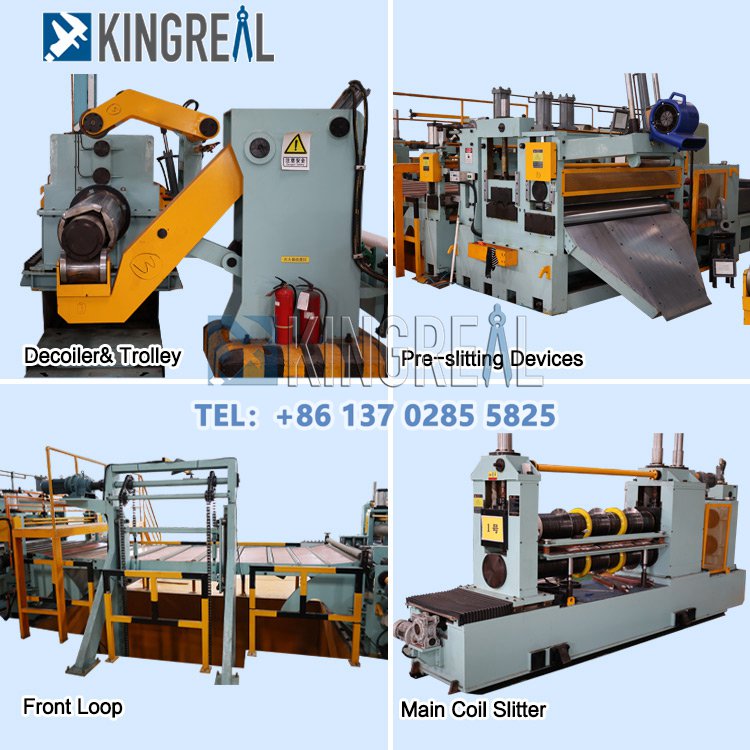

Detalle de los componentes de la máquina cortadora de bobinas con cabezal cortador doble
● Desenrollador hidráulico y dispositivo desenrollador.
|
Estructura |
Marco soldado de placa de acero, mandril de expansión y contracción hidráulica. |
|
Cantidad |
1 juego |
|
Portante |
20T |
|
Diámetro interior de la bobina de acero |
Φ508mm |
|
Diámetro exterior de la bobina de acero |
MÁXIMO: Φ1800mm |
|
poder desenrollado |
motor de 11kW; |
● Cabezal de placa, material de plomo, nivelador de pellizco, cizalla de cabezal de placa
|
Estructura |
Base y marco soldados con placa de acero. |
|
Cantidad |
1 |
|
Material |
GCr15 |
|
Cantidad/diámetro del rollo de pellizco |
2×Φ180mm |
|
Potencia del motor principal |
Motor AC30Kw |

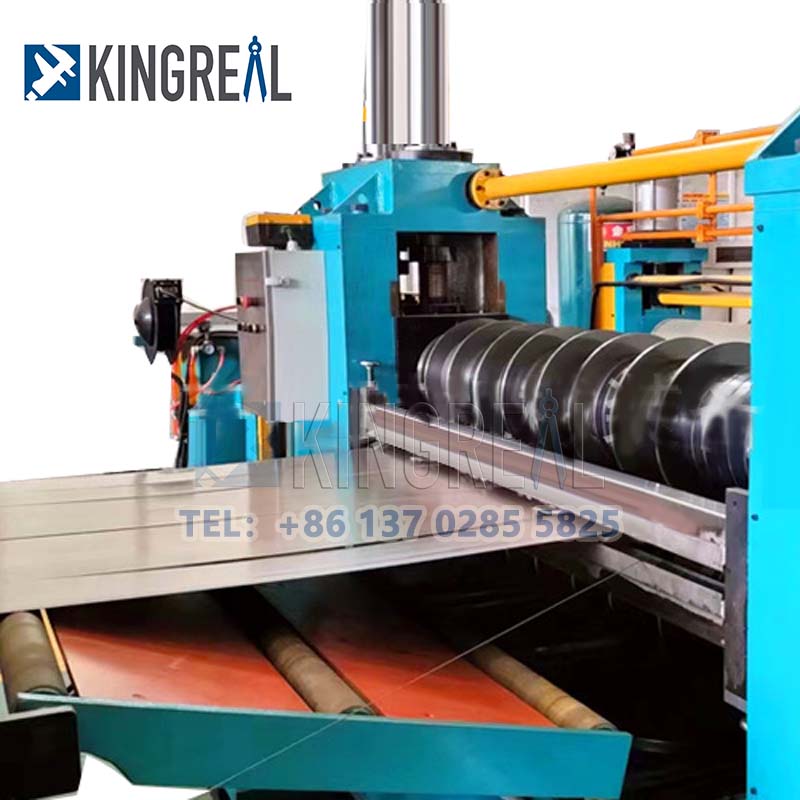

● Máquina cortadora principal
|
estructura |
Marco y deslizador de alta resistencia soldados con placa de acero, fuente de energía hidráulica |
|
cantidad |
1 juego |
|
forma de tijeras |
Tijeras de cuatro lados, se pueden utilizar las cuatro hojas. |
|
Material de la hoja |
Cr12MoV |
|
Origen de la hoja |
Anhui |
KINGREAL STEEL SLITTER Máquina cortadora de metales destacada:
|
|
|
|
Preguntas frecuentes
La fábrica de KINGREAL STEEL SLITTER está ubicada en la ciudad de Foshan, provincia de Guangdong. Entonces hay dos caminos a nuestra ciudad.
Uno es por vuelo, directo a Foshan o al aeropuerto de Guangzhou. Otra es en tren, directo a la estación de Foshan o Guangzhou.
KINGREAL STEEL SLITTER le recogerá en la estación o aeropuerto.
1. ¿Espesor de la bobina (mín-máx)?
2. ¿Ancho de la bobina (mín-máx)?
3. ¿Cuál es su material de acero?
4. ¿Peso de la bobina (máx.)?
5. ¿Cuántas piezas de espesor máximo necesitas cortar?
6. ¿Cuántas toneladas necesitas por día o por mes?
Sí, KINGREAL STEEL CLITTER es un fabricante. Disponemos de fábrica y equipo técnico propio, no dude en visitarnos.
Diámetro de la bobina, rango de espesor, aplicación, grado de acero de la materia prima, peso de la bobina y grado de automatización.
