Línea de corte a medida de calibre pesado - KINGREAL 2024

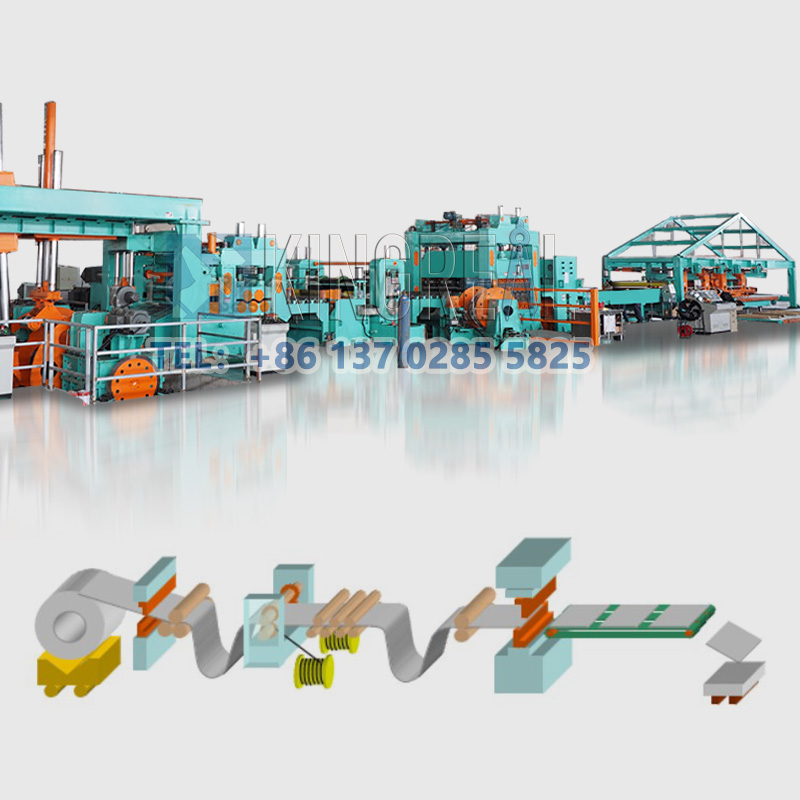

KINGREAL es uno de los fabricantes profesionales de líneas de corte longitudinal de calibre pesado, que puede procesar espesores de bobina de 6 a 20 mm, pesos de bobina de hasta 30 toneladas y más. Línea de corte a medida de calibre pesado - KINGREAL 2024

Enviar Consulta    Descargar PDF

Descripción del Producto

Visualización de vídeo


Proveedores de líneas de corte a medida:

Línea de corte a medida de calibre pesado: 2024 KINGREAL puede proporcionar una línea de corte a medida, una máquina de corte a medida de alta velocidad, una línea de corte a medida simple y esta máquina de corte a medida de gran calibre, que puede cortar con precisión acero laminado en caliente , bobinas de acero laminado en frío, acero inoxidable, acero al silicio y otros metales con dispositivo de apilamiento automático para un proceso de producción totalmente automatizado.


cut to length line

Avance en la línea CTL de servicio pesado:


Debido a su alta resistencia, buena tenacidad, fácil procesamiento y conformado y buena capacidad de soldadura, la bobina de chapa gruesa se usa ampliamente en diversos campos industriales para satisfacer las necesidades de diferentes industrias. La demanda de la línea de corte a medida de calibre pesado está aumentando, el procesamiento de bobinas de chapa gruesa para los requisitos más altos del equipo, desde la nivelación del equipo de desenrollado hasta el corte y el apilado. Los requisitos para la zona de carga son mucho mayores que para otros espesores de chapa.

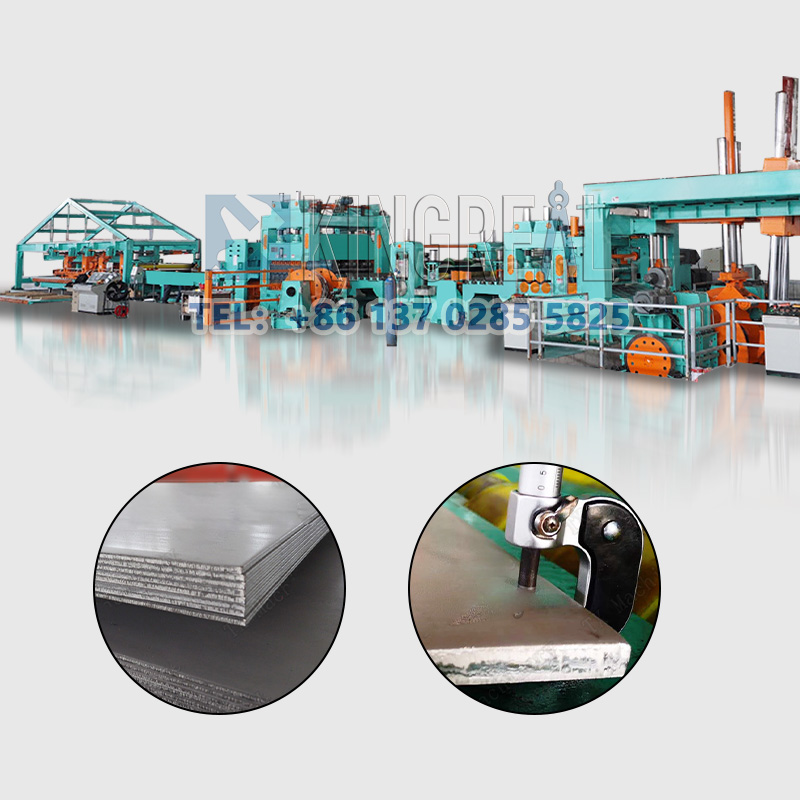

La línea de corte a medida de calibre pesado KINGREAL está especialmente diseñada para procesar bobinas con un rango de espesor de hasta 6-20 mm mediante desbobinador, enderezador, medición, máquina de corte a medida y apilado.


Especificación técnica:

Nombre


Detalle


Materia prima


Q235 HR


Espesor de la hoja


5,0~20,0 mm


Ancho de hoja


900~2000mm


Ancho neto de entrada de la máquina


2000 mm


Diámetro exterior de la bobina


Φ1000~Φ2200mm


Diámetro interior de la bobina


Φ550~Φ760mm


Peso máximo de la bobina


30T


Longitud de apilamiento


1000~12000mm


Precisión de decisión


≤±1,5 mm/3M


Precisión diagonal


≤±1,5 mm/3M


Precisión de nivelación


≤±2,0 mm/M


Velocidad de funcionamiento


0~25m/minuto


poder total


~500kW


Altura del centro de la máquina


1000 mm




Proceso de trabajo de la línea de corte longitudinal:

cut to length line

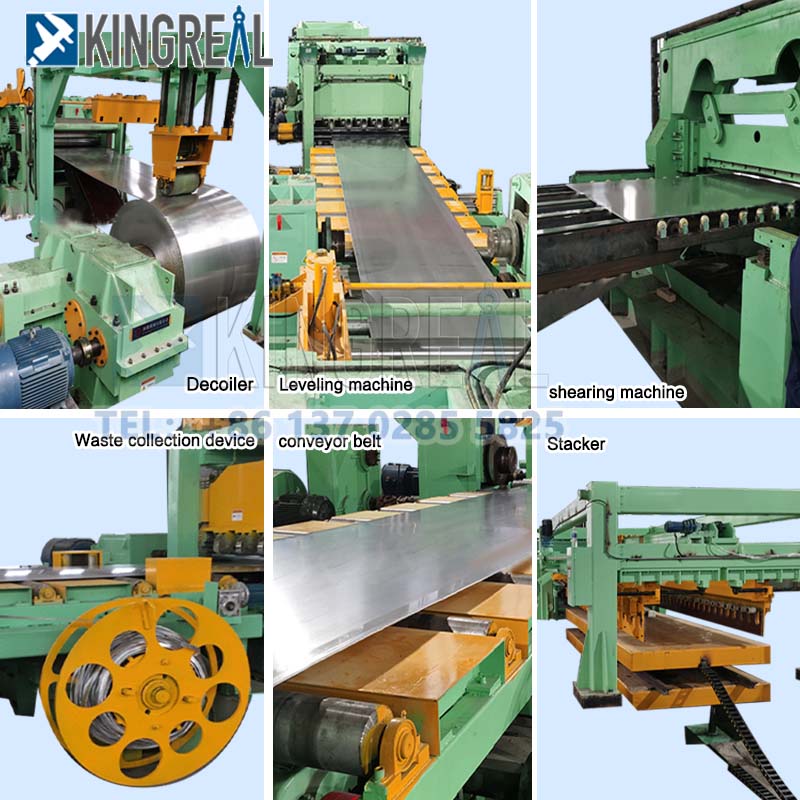

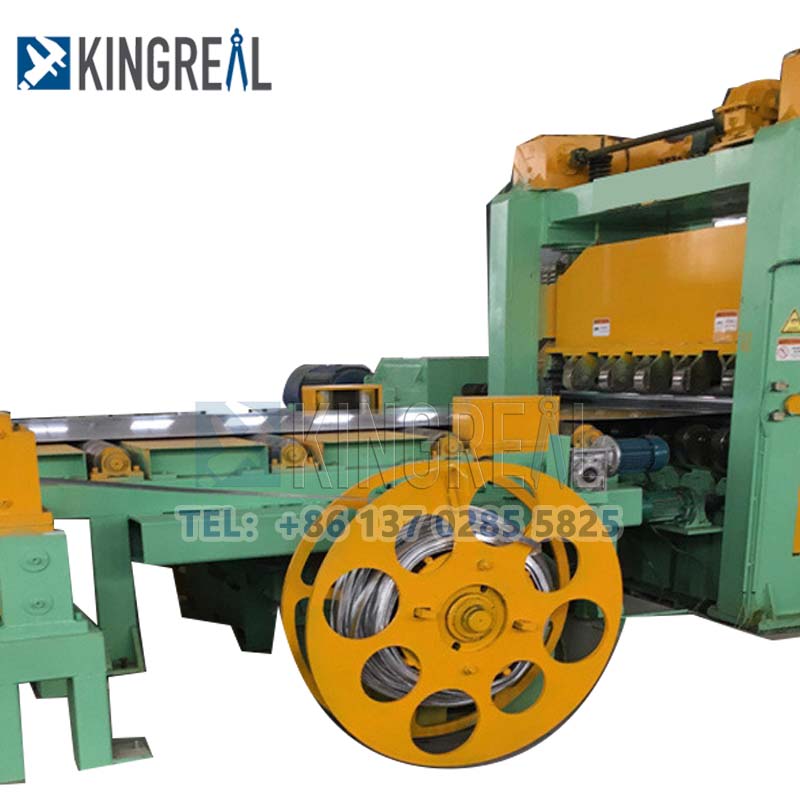

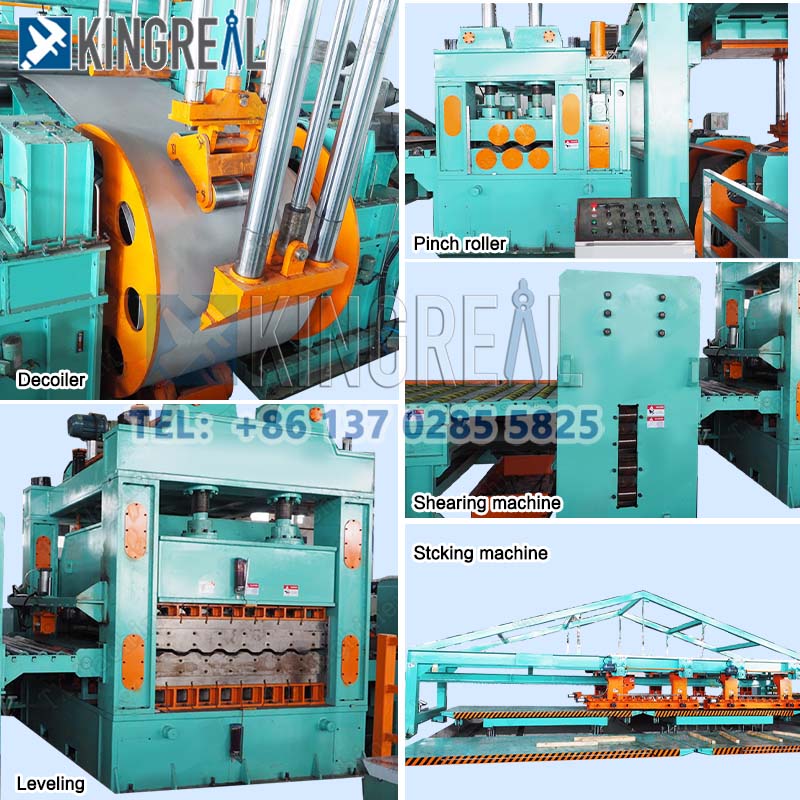

Desenrollador hidráulico-- Máquina piloto hidráulica de bastidor--Máquina niveladora de siete rodillos--Recortadora de doble cabezal - Recolector de residuos - Máquina niveladora de once rodillos - Dispositivo de dimensionamiento neumático - Alimentador de plataforma trasera - Máquina cortadora hidráulica - Máquina apiladora


Más especificaciones sobre la línea CTL:

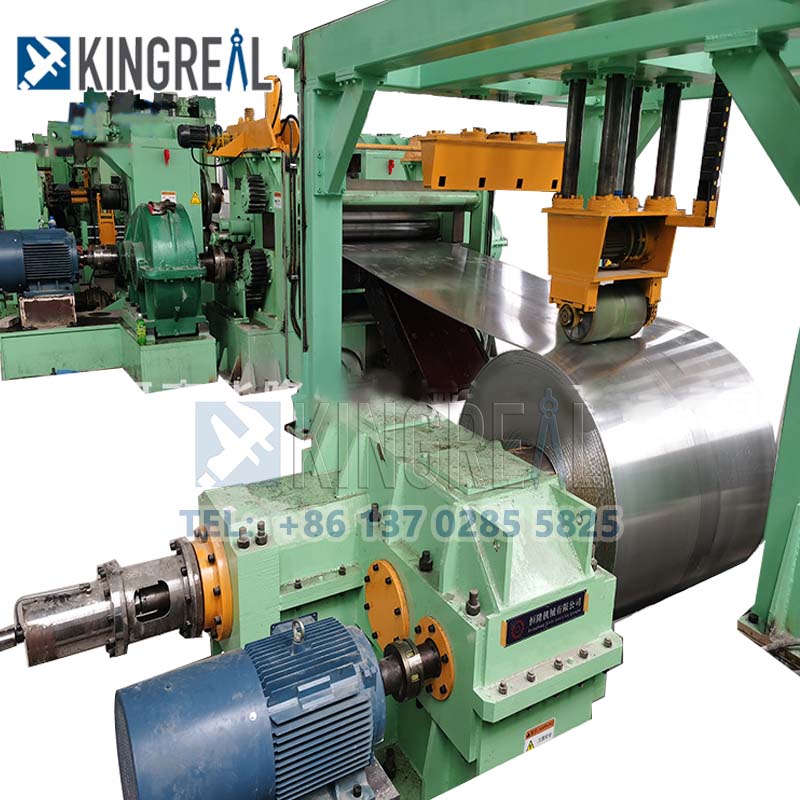

  • Desenrollador hidráulico de doble cono

a.Capacidad: 30T

b.Especificaciones de freno: 4-DBH205

c. carrera de elevación del marco del material 650 mm (levantar directamente al carrete, puede quitar el revestimiento de acero del material)

d.Adoptando un mecanismo de presión superior de doble cono y doble cojinete para sujetar la bobina de acero, el movimiento del segundo extremo de la base de la máquina es impulsado por cilindros hidráulicos y tiene la función de centrado de accionamiento simultáneo, el husillo en el segundo extremo del desenrollador. Está diseñado con un dispositivo de freno de disco neumático.




  • Máquina niveladora previa de siete rodillos

Adopta la estructura de sujeción y alimentación de dos rodillos y nivelación de cinco rodillos. El motor impulsa los rodillos superior e inferior a través del reductor y la caja de distribución a través del eje de conexión universal, el cilindro hidráulico ejecuta el ajuste y presión del rodillo superior para la alimentación, y el ajuste y presión del rodillo superior para la nivelación. por la energía eléctrica. Teniendo en cuenta el funcionamiento sincrónico de la máquina preescolar y el sistema de nivelación, el control del motor está controlado por el sistema de control de CC de la serie estadounidense PARKER590C. El eje de conexión universal adopta el eje universal industrial del molino.


Diámetro del rodillo nivelador: Φ220mm

Distancia entre rodillos niveladores: 260 mm

Cantidad de rodillos: 2+5 rodillos

Material del rodillo: acero forjado GCr15 templado y templado por frecuencia media (HRC60)

Potencia del motor principal: 132KW CC

Potencia del motor para ajuste: 2-7,5 KW

Reductor principal:   JZQ850

Reductor de ajuste: 2-BWY4 Reducción de oscilación


  • Dispositivo de dimensionamiento

a.Función: Evitar que la hoja pierda su forma cuando se ejecuta y regular la hoja en la máquina niveladora principal. Consta de una base de la máquina, un rodillo limitador, un deslizador de asiento de soporte, un rodillo guía y un dispositivo de ajuste. A ambos lados de la dirección del ancho de la hoja están previstos rodillos guía verticales y el marco del rodillo guía está fijado en el respectivo carro, que mueve el carro en la columna guía en la dirección del ancho de la hoja a través del motor mediante el alambrón. pago de tuerca, para adaptarse a los diferentes anchos de chapa. El ajuste es motorizado.

b.Rango de ajuste: 900~2000mm

Material del rodillo guía: Gcr15(HRC60)

Motor de ajuste: 2~3KW

Reductor de ajuste: 2-WPDKS135Reductor de tornillo sin fin


  • Línea principal de corte a medida

Función: La máquina cizalla realiza principalmente las tareas de corte de cabeza, corte de cola, corte lateral, corte longitudinal y corte a medida.

Adaptabilidad del material: es adecuado para placas de acero de diferentes espesores y materiales, como acero al carbono ordinario, acero de baja aleación de alta calidad, acero aleado, acero para tuberías y placas de acero inoxidable.

Grado de automatización: todo el proceso funciona de forma automática, reduciendo la operación manual y mejorando la eficiencia de la producción.

Medición precisa: con medición de alta precisión para garantizar un tamaño de corte preciso.

Ajuste de la separación de la cuchilla de corte: La separación lateral de la cuchilla de corte se puede ajustar para garantizar la calidad del corte.


a.Modelo: Freno hidráulico

b. Golpes por minuto: 8 ~ 12 veces

c.Material de la hoja: Cr12Mov

d.Motor Power: 55KW


  • Convertidor

Estación de alimentación:

a.Consiste en un marco, una mesa de rodillos oscilantes, un transportador de rodillos y una unidad de potencia. Su función es introducir la placa plana en la máquina lanzadora.

b.Motor: 7.5KW

c.Reductor: Reductor de giro BWY4


Alimentador principal:

a.Consiste en la base de la máquina, la placa, el control deslizante, el rodillo de lanzamiento y la unidad de potencia. Rodillo superior de lanzamiento de material, elevación y descenso para ejecución neumática. La transmisión es mecánica. Su función es introducir la placa en la mesa de corte.

b.Motor: 7.5KW

c.Reductor: Reductor de giro BWY4


  • Máquina apiladora

Mesa de apilamiento: Consta de placas de acero y perfiles de acero soldados entre sí. Su función es apilar la placa plana calibrada. Longitud 12 metros.


Almacenador neumático: Consta de un juego de dispositivos niveladores de límites longitudinales y tres juegos de dispositivos niveladores de límites transversales. Tanto el mecanismo de limitación como el de ajuste se pueden ajustar según diferentes anchos de tablero, y el ajuste es manual. La ejecución rectificadora del material es un actuador neumático.


metal cut to length line
steel cut to length machine
cut to length machine

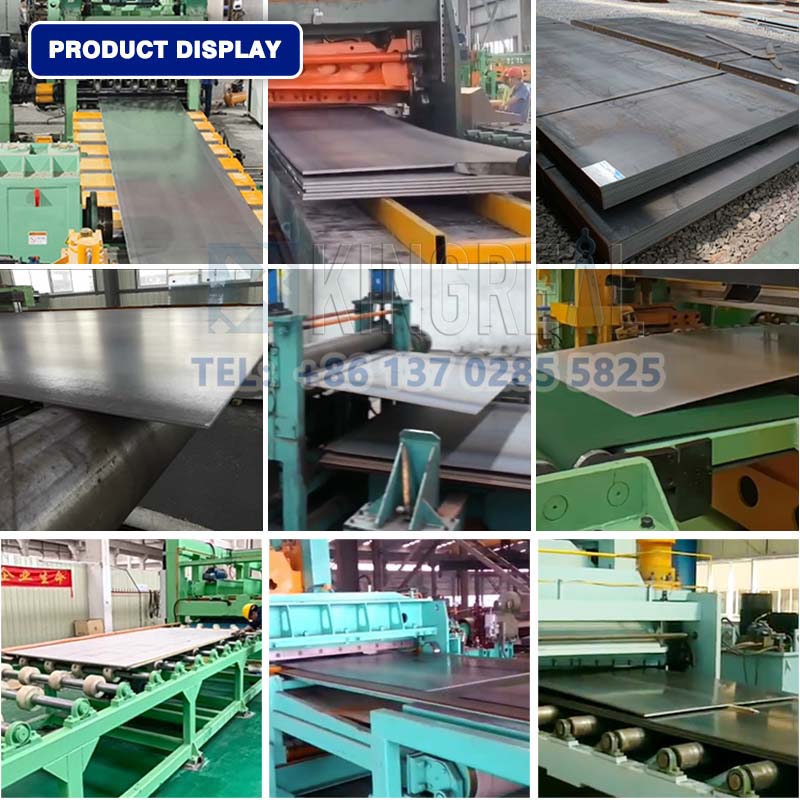

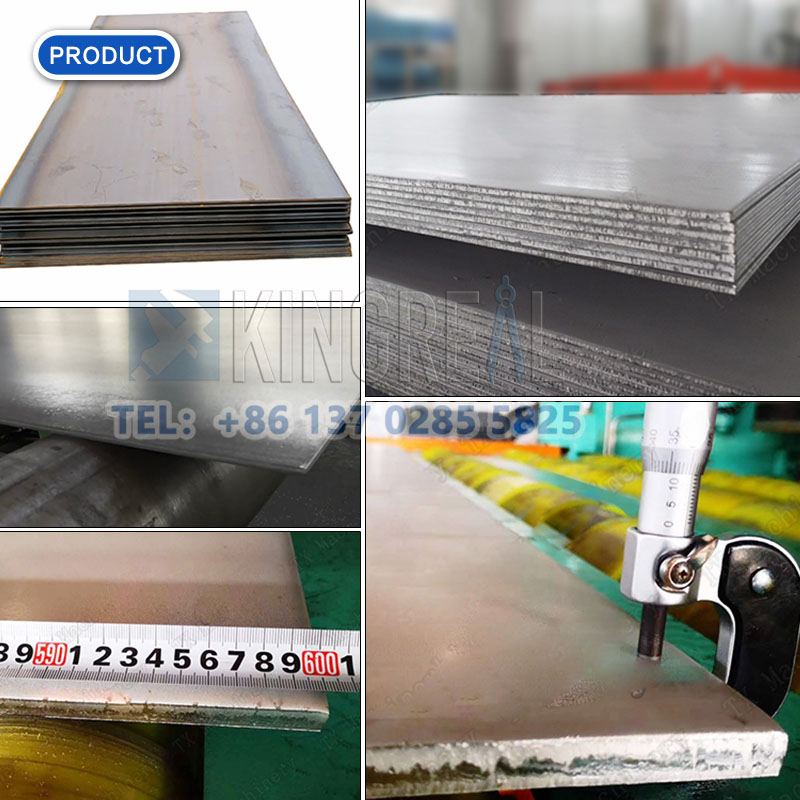

Exhibición del producto final

metal cut to length


Servicio KINGREAL para línea CTL de ancho pesado:

1. La gama completa de servicios personalizados, de acuerdo con las necesidades de producción de placas del cliente para proporcionar el diseño del dibujo de la línea de producción de corte a medida, se puede configurar con la elección.

2. Proporcionar varias configuraciones para la línea CTL, como carro de carga, dispositivo de recorte, apilamiento automático, descarga automática, etc.; realizar una producción totalmente automática.

3. Proporcionar una variedad de accesorios para garantizar la estabilidad y longevidad de la línea CTL;

4. La garantía del servicio posventa local de los ingenieros puede guiar la instalación de la línea de corte a medida en el sitio.

5. Servicio postventa online 24 horas al día, 7 días a la semana, respuesta técnica.


steel coil cut to length line


Preguntas frecuentes sobre la línea de corte a medida

1. ¿Cuáles son las aplicaciones de la línea de corte longitudinal?


2. ¿Cómo ajustar la velocidad de producción de la línea de corte a medida?


3. ¿Cómo operar la línea de corte longitudinal?


4. ¿Cómo seleccionar una línea de corte a medida de acero inoxidable?


5. ¿Qué es una línea cortada a medida de gran calibre?


6. ¿Cuál es el principio de funcionamiento de la máquina de corte a medida?
