La línea de corte longitudinal en bucle está hecha a medida para clientes que requieren procesamiento de alta velocidad de materiales delgados y de alta precisión para producir múltiples tiras estrechas con una precisión excepcional.
|
La línea de corte longitudinal en bucle está hecha a medida para clientes que requieren procesamiento de alta velocidad de materiales delgados y de alta precisión para producir múltiples tiras estrechas con una precisión excepcional. Se utiliza ampliamente en sectores con requisitos estrictos de precisión de corte de tiras, como las industrias automotriz, electrónica y de electrodomésticos. A través de un diseño diseñado científicamente, la máquina cortadora de bucle logra operaciones de corte altamente eficientes y precisas. Una característica de diseño fundamental, y la distinción central que separa la línea de corte longitudinal de bucle de las líneas de corte longitudinal de metal estándar, es la incorporación de un acumulador de bucle estilo foso situado dentro de la base del equipo. La profundidad y longitud reales de este hoyo se determinan específicamente en función del espesor de la tira de metal y la velocidad de corte prevista; Estas dimensiones gobiernan directamente la precisión de corte y la estabilidad operativa de la máquina cortadora de bucle.
Para tiras más delgadas, que poseen alta ductilidad y son propensas a deformarse, generalmente se requiere un hoyo más profundo para garantizar que la tira permanezca relajada de manera estable dentro del acumulador de bucle, evitando así arrugas o desviación lateral durante el proceso de corte. Por el contrario, para tiras más gruesas, que exhiben mayor rigidez y resistencia a la deformación, es necesario un foso más largo para acomodar adecuadamente los requisitos de amortiguación de la tira. Además, a medida que aumenta la velocidad de corte, las exigencias sobre la profundidad y la longitud del pozo se vuelven más exigentes. Sólo satisfaciendo estos requisitos exactos la línea de corte longitudinal en bucle puede maximizar su potencial de corte a alta velocidad y al mismo tiempo garantizar que la calidad del corte se mantenga intacta, garantizando así que el sistema funcione consistentemente con extrema precisión y eficiencia. |
 |
●Operación de alta eficiencia: las velocidades máximas de producción pueden alcanzar hasta 230 m/min, con velocidades ajustables de manera flexible para cumplir con requisitos operativos específicos. ●Cortado de tiras múltiples: la línea de corte longitudinal en bucle es capaz de cortar simultáneamente el material en hasta 40 tiras estrechas en una sola pasada. ●Automatización total: la máquina cortadora de bucles está integrada con un brazo de almacenamiento de bobinas tipo torniquete en cruz y una línea automatizada de embalaje de bobinas cortadas para minimizar los requisitos de mano de obra en la mayor medida posible.
(1) Línea de corte longitudinal de bucle único
(a) Corte longitudinal en bucle de entrada única:El principio de diseño central de esta configuración implica colocar un acumulador de bucle antes de la unidad cortadora. Esta arquitectura particular mejora considerablemente la precisión del corte y agiliza el proceso de corte de la línea de corte en bucle. Este diseño claramente deja de deslizarse en las cuchillas de corte al permitir el corte con microtensión o tensión cero, asegurando así la precisión dimensional de las tiras cortadas, un factor importante para la capacidad de la máquina cortadora de bucle para satisfacer las grandes demandas de fabricación de precisión.
Además de simplificar toda la estructura de la máquina cortadora de bucles y reducir los costos de producción y la complejidad del mantenimiento, al mismo tiempo que mejora la eficiencia operativa, el desbobinador no necesita un mecanismo autocentrante adicional ya que el propio bucle incluye uno.
(b) Corte en bucle de salida única: Esta configuración de diseño se caracteriza por la colocación de un bucle después de la cortadora. Después del proceso de corte, la cortadora introduce las tiras cortadas en un bucle libre de tensión situado entre la cortadora y la unidad tensora; esto representa uno de los esquemas de diseño de bucle único más ampliamente adoptados actualmente en líneas de corte longitudinal de bucle. Para el corte de tiras de calibre fino, puede ser necesario un sistema de guía del borde del lado de entrada para garantizar un desenrollado estable de la bobina durante el proceso de corte y evitar que la desalineación de la tira comprometa la precisión del corte. Este enfoque cumple dos funciones principales: en primer lugar, previene eficazmente problemas relacionados con el retroceso asincrónico entre tiras individuales (a menudo causado por variaciones en el grosor de las tiras) al controlar con precisión la tensión de retroceso para garantizar un bobinado limpio y uniforme.
En segundo lugar, la inclusión de un bucle en el lado de salida permite que las tiras fluyan libremente alejándose de las cuchillas de corte, eliminando así el desgaste de la cuchilla típicamente asociado con el corte bajo tensión; esto extiende efectivamente la vida útil de las palas y reduce los costos de mantenimiento del equipo. Además, debido a que la sección de salida opera en un estado libre de tensión, previene eficazmente los fenómenos de deformación, como el "estricción" (estrechamiento de la tira), garantizando aún más la calidad de las tiras cortadas.
(2) Línea de corte longitudinal de doble bucle
La característica principal de la máquina cortadora de doble bucle es la incorporación de dos bucles estilo foso, ubicados estratégicamente en distintas ubicaciones clave para trabajar en conjunto. Esta disposición colaborativa mejora aún más el rendimiento de corte y la estabilidad de la línea, lo que la hace ideal para aplicaciones de corte de alta velocidad que involucran materiales de calibre delgado donde se requieren estándares extremadamente altos de calidad de corte.
El primer bucle se coloca entre el desbobinador y la cortadora, y sirve como un componente crítico que permite el funcionamiento continuo y sincronizado de toda la línea. Su función principal es amortiguar y acomodar la diferencia de velocidad entre el proceso de desenrollado y el proceso de corte. Al hacerlo, garantiza que las operaciones de desenrollado y corte se realicen de forma continua y en perfecta sincronización, evitando así problemas como el estiramiento de la tira, la deformación o las desviaciones de corte que de otro modo podrían surgir debido a desajustes de velocidad. Mientras tanto, la banda de acero situada dentro del foso del suelo permanece en un estado completamente relajado. La cortadora extrae la tira del hoyo para procesarla; dado que no hay contratensión presente durante la operación de corte, la generación de rebabas se minimiza efectivamente, mejorando así significativamente la calidad del borde de las tiras cortadas.
Un segundo foso de bucle está colocado entre la cortadora y la unidad tensora/retrocesora. Debido a las tensiones inducidas por el corte y a las variaciones de espesor inherentes dentro de la propia bobina laminada, las tiras individuales producidas después del corte a menudo presentan ligeras diferencias en longitud. Sin una regulación adecuada, esta discrepancia alteraría el proceso de retroceso, comprometiendo tanto la eficiencia de la producción como la calidad del producto. Este foso circular acomoda y compensa efectivamente estas variaciones de longitud, asegurando así la continuidad de las operaciones de corte y retroceso y eliminando la necesidad de paradas de producción para realizar ajustes. Además, la presencia de este foso circular facilita el control sincronizado de los motores que accionan la cortadora y la unidad de retroceso.
 |
 |
Nota: Si bien un foso circular no es estrictamente obligatorio para todas las configuraciones de máquinas cortadoras de metal, es absolutamente esencial para aplicaciones de alta precisión, materiales de calibre delgado, operaciones de alta velocidad y procesos de corte de múltiples hilos. Por el contrario, las líneas de corte simplemente diseñadas para materiales de calibre estándar y velocidades de operación más bajas pueden operarse exitosamente sin un foso circular.
1) ¿Cómo funciona una línea de corte longitudinal en bucle?

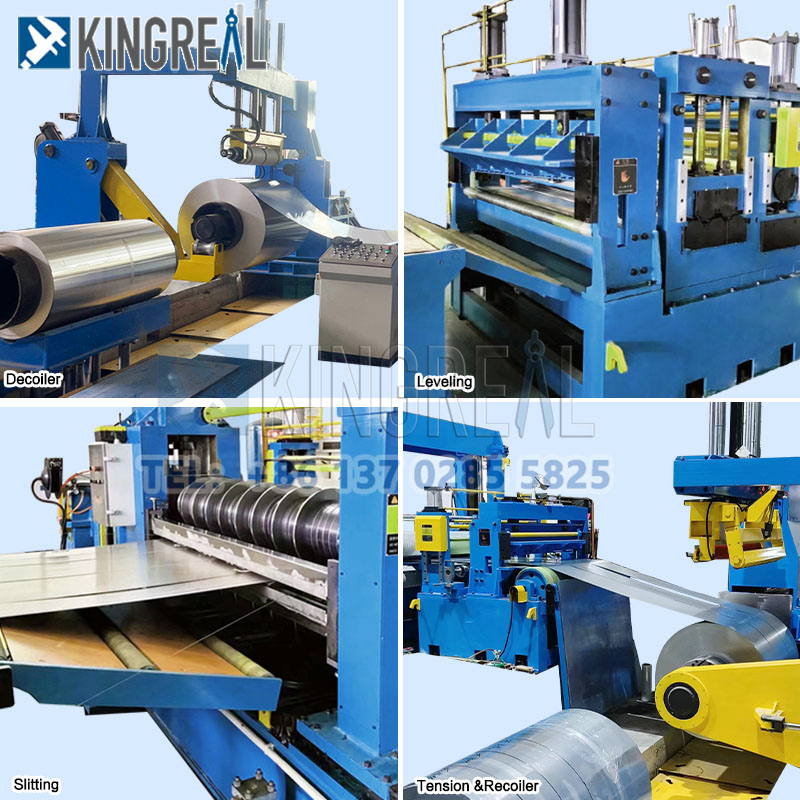

Una máquina cortadora de bucle desenrolla una bobina de metal, la corta en tiras más estrechas usando cuchillas giratorias y las enrolla para su posterior procesamiento o envío.
2) ¿Qué materiales se pueden procesar con una línea de corte longitudinal de bucle?
Las máquinas cortadoras de bucle pueden procesar varios metales, incluidos acero, acero inoxidable, aluminio, cobre, acero al silicio, PPGI y más.
3) ¿Cuáles son los beneficios de la automatización en las líneas de corte longitudinal en bucle?
La automatización puede mejorar la precisión y consistencia de tiras estrechas, reducir el trabajo manual, aumentar la producción y minimizar el error humano.
4) ¿Con qué frecuencia se debe dar mantenimiento a una máquina cortadora de bucles?
El mantenimiento de las líneas de corte longitudinal se divide en inspecciones diarias y revisiones periódicas. El equipo de KINGREAL STEEL SLITTER brindará recomendaciones basadas en la frecuencia de uso del cliente y otros factores.
5) ¿Cuál es la vida útil de las hojas de corte?
La vida útil de las hojas de corte está influenciada por el volumen de producción, las condiciones de operación y las propiedades del material. Las variaciones en la composición y aplicación de las hojas suelen afectar la longevidad.
Como diseñador y fabricante especializado de líneas de corte longitudinal de metal, KINGREAL STEEL SLITTER cuenta con más de dos décadas de amplia experiencia en el diseño y fabricación de líneas de corte longitudinal de metal. Aprovechando su profunda experiencia técnica y una sólida infraestructura de fabricación, la empresa ha diseñado con éxito numerosas líneas de corte longitudinal de metal hasta la fecha. Estos sistemas se han puesto en marcha con éxito y actualmente funcionan sin problemas en las instalaciones de los clientes en varios países y regiones del mundo, brindando una eficiencia de producción y un valor excepcionales a nuestros clientes. Las instalaciones de líneas de corte longitudinal de metal de KINGREAL STEEL SLITTER abarcan una huella geográfica diversa, que incluye Arabia Saudita, Italia, México, Brasil, Indonesia, Canadá, Turkmenistán y otros, cubriendo los principales mercados mundiales de procesamiento de metales y estableciendo una rica cartera de referencias de proyectos internacionales.
Más recientemente, ayer se envió con éxito a las instalaciones del cliente una nueva línea de corte longitudinal de metal, fabricada en colaboración con un cliente de la India.
KINGREAL STEEL SLITTER mantiene su compromiso de optimizar continuamente los esquemas de diseño y los parámetros de rendimiento de las líneas de corte longitudinal de metal. Al mantenernos al tanto de los últimos avances tecnológicos y responder directamente a los requisitos prácticos de producción de nuestros clientes, nos aseguramos de que cada línea de corte longitudinal de metales que entregamos se adapte perfectamente al entorno operativo específico y a las necesidades de producción del cliente. Además, KINGREAL STEEL SLITTER ofrece a sus clientes un conjunto integral de servicios de soporte, que incluyen visitas a la fábrica, diseño personalizado de líneas de corte longitudinal de metal, instalación de máquinas, capacitación operativa, mantenimiento y suministro de repuestos. Al salvaguardar todo el proceso de producción, garantizamos que nuestros clientes puedan utilizar sus líneas de corte longitudinal de metal con la máxima eficiencia y estabilidad.
