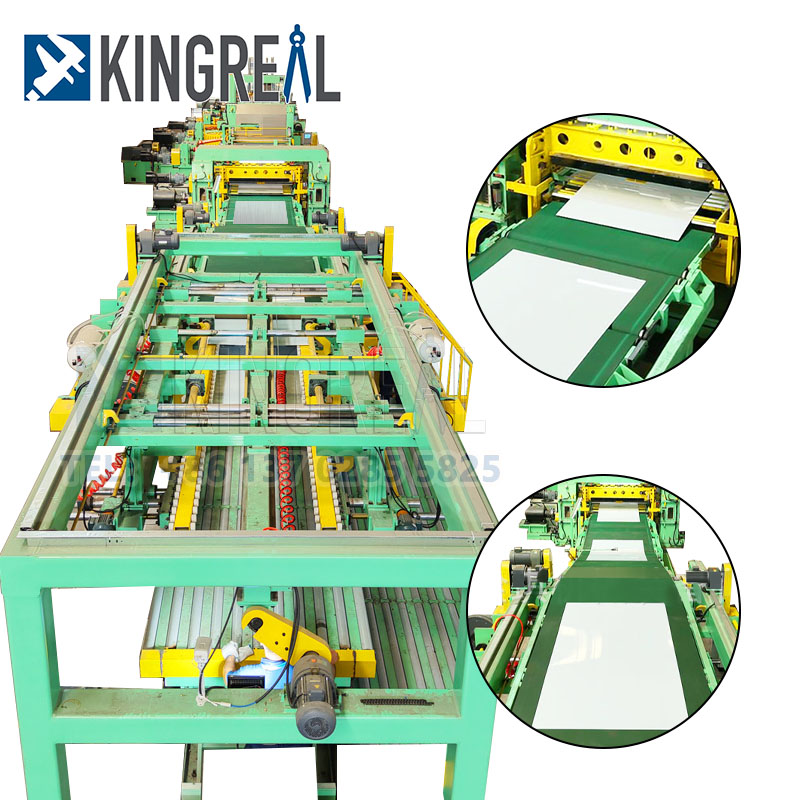

A máquina de corte de acero a medidaes una máquina que se utiliza para procesar bobinas de metal mediante procesos como desenrollar, nivelar, dimensionar y cortar en láminas planas de las longitudes deseadas y luego apilarlas. La línea de corte de acero a medida es adecuada para procesar acero al carbono laminado en frío y en caliente, acero al silicio, hojalata, acero inoxidable y diversos materiales metálicos recubiertos. Las máquinas de corte de acero a medida vienen en varios tipos, según el espesor y el tipo de material que se procesa, así como los requisitos de eficiencia de producción del cliente. Este artículo proporcionará una descripción detallada de cada aspecto de una línea de corte a medida de acero, proporcionando una orientación completa.
Una máquina de corte de acero a medida consta principalmente de los siguientes componentes:
Carro de carga para línea de corte de acero: Transporta la bobina hasta el desbobinador.
Desenrollador para máquina de corte de acero: Desenrolla la bobina, preparándola para su posterior procesamiento.
Nivelación para línea de corte de acero: Garantiza la planitud de la lámina para cumplir con los requisitos de corte.
Alimentador para máquina cortadora de acero: Transporta la chapa nivelada hasta la máquina cizalla.
Máquina cortadora para línea de corte longitudinal de acero: Realiza la operación de corte, cortando la chapa a la longitud deseada.
Transportador para máquina cortadora de acero: Transporta la chapa cortada hasta la máquina apiladora. Los dispositivos de apilado apilan cuidadosamente las hojas cortadas para facilitar el procesamiento.
Estos dispositivos suelen integrar sistemas mecánicos, eléctricos e hidráulicos, ofreciendo alto rendimiento y automatización, además de un funcionamiento sencillo y fiable. Las líneas de corte de acero a medida logran altos estándares de precisión de corte a medida y planitud de las láminas, lo que garantiza un apilado ordenado.
1. Clasificación por tipo de material
Línea de corte de acero a medida:
Para metales ferrosos como el acero al carbono y de baja aleación, el espesor de corte suele oscilar entre 0,5 y 25 mm. Equipados con herramientas de corte y dispositivos niveladores de alta resistencia, se utilizan principalmente en áreas como la construcción de estructuras de acero, chasis de automóviles y fabricación de maquinaria.
Máquina de corte a medida de acero inoxidable:
Utilizando herramientas resistentes al desgaste (como el carburo) y cintas transportadoras resistentes a los arañazos para evitar la oxidación en la superficie del acero inoxidable, logran una precisión de corte de ±0,1 mm. Son adecuados para aplicaciones que requieren una alta calidad de superficie, como utensilios de cocina, dispositivos médicos y equipos químicos.
Línea de corte longitudinal de metales no ferrosos:
Estas máquinas de corte a medida se pueden utilizar para cortar bobinas de aluminio, cobre y otros materiales para satisfacer las necesidades específicas del cliente. Estas máquinas de corte a medida suelen estar equipadas con dispositivos antiestáticos y sistemas de transporte flexibles. Son adecuados para aplicaciones en el sector aeroespacial, componentes electrónicos y para procesar electrodos de baterías de litio y placas de circuitos de alta frecuencia.
 |
 |
 |
2. Clasificación por Nivel de Automatización
Línea de corte manual de acero a medida:
Utilice carga y posicionamiento manual, cizallamiento mecánico y baja eficiencia (≤20 ciclos/minuto). Son adecuados para procesamiento personalizado de lotes pequeños y con múltiples especificaciones y se encuentran comúnmente en pequeñas plantas de fabricación y talleres de reparación.
Línea semiautomática de corte de acero a medida:
Estos dispositivos suelen integrar sistemas mecánicos, eléctricos e hidráulicos, ofreciendo alto rendimiento y automatización, además de un funcionamiento sencillo y fiable. Las líneas de corte de acero a medida logran altos estándares de precisión de corte a medida y planitud de las láminas, lo que garantiza un apilado ordenado.
Máquina de corte de acero totalmente automática:
Totalmente automatizado todo el proceso (desenrollado, nivelado, dimensionado, cizallado y apilado). Utilizando un sistema CNC (como el Siemens S7-300), pueden lograr una eficiencia de hasta 80 ciclos/minuto con una precisión de posicionamiento de ±0,3 mm. Se utilizan ampliamente en fabricantes de equipos originales de automóviles, líneas de producción de paneles de electrodomésticos y grandes plantas de estructuras de acero.
3. Clasificación por precisión del procesamiento
Máquina ordinaria de corte de acero de precisión a medida:
La tolerancia al corte es de ±0,5 mm/m, planitud ≤3 mm/m, adecuado para paneles de construcción y piezas estructurales en general.
Línea de corte a medida de acero de alta precisión:
La tolerancia al corte es ±0,1 mm/m, planitud ≤1 mm/m. Estas máquinas de corte de acero suelen estar equipadas con un sistema de servoalimentación y posicionamiento láser, adecuadas para cubiertas de automóviles y carcasas de instrumentos de precisión.
2. Clasificación por Nivel de Automatización
La tolerancia al corte es ≤±0,05 mm/m. Estas líneas utilizan transporte por cojinetes de aire y cizalla hidráulica CNC, adecuadas para paneles aeroespaciales y sustratos microelectrónicos.
4. Clasificación por método de corte
Máquina cortadora de moscas cortada a medida:
Utilizando propiedades mecánicas altamente confiables y un sistema de control eléctrico maduro y estable, estas máquinas de corte longitudinal logran un corte de chapa metálica de alta eficiencia y alta calidad. Se caracterizan por una nivelación continua, rápida y continua de toda la línea, y una alta precisión de corte longitudinal.
Línea de corte longitudinal de cizalla rotativa:
La máquina cortadora rotativa de corte a medida gira a alta velocidad para cortar, eliminando las marcas causadas por las paradas de corte. Estas cizallas rotativas cortadas a medida son adecuadas para operaciones de cizallamiento que requieren una alta calidad superficial.
Máquina de corte a medida con cizalla basculante:
Cambie fácilmente de herramientas y combine ángulos de giro precisos para lograr un corte de alta precisión de láminas de metal con formas especiales. Con un rango de giro de 0 a 30°, es adecuado para producir láminas de metal con forma rectangular, trapezoidal y de paralelogramo.
Línea de corte a medida de cizalla fija:
La máquina de corte a medida de corte fijo detiene la alimentación a una longitud preestablecida para garantizar la precisión del corte. Por lo tanto, en comparación con otros tipos de máquinas de corte de acero, este tipo de máquina tiene una velocidad de producción más lenta.
 |
 |
 |
Al seleccionarmáquina de corte de acero a medida, se recomienda centrarse en los siguientes parámetros:
-Compatibilidad de velocidad para la línea de corte de acero a medida: el ciclo de la máquina de corte a medida de acero debe coincidir con la velocidad de desenrollado aguas arriba para garantizar la eficiencia de la producción.
-Compatibilidad de herramientas para líneas de corte de acero a medida: el material de la hoja debe cumplir con los estándares HRC58-62, siendo Cr12MoV o DC53 la opción preferida.
-Sistema de control para máquina de corte de acero a medida: se recomienda un sistema PLC que admita MODBUS-TCP para garantizar una integración perfecta con el sistema MES.
-Seguridad para la línea de corte de acero a medida: la barrera de luz de doble columna debe cumplir con la clasificación IP67 y el tiempo de respuesta de parada de emergencia debe ser inferior a 0,1 segundos para garantizar un funcionamiento seguro.
-Capacidad de personalización para máquinas de corte de acero a medida: los proveedores de alta calidad deberían poder proporcionar diámetros de rollo personalizados (que van desde Ø80-160 mm) para satisfacer las diversas necesidades de los clientes.
Se deben enfatizar los siguientes aspectos durante la gestión del ciclo de vida completo dellínea de corte de acero a medida:
-Inspección semanal de la máquina de corte de acero: compruebe periódicamente la presión del sistema hidráulico (mantenida en 14-16 MPa) y el nivel de aceite de la caja de cambios (la mirilla debe estar en la marca 2/3).
-Mantenimiento trimestral de la línea de corte de acero: Reemplazo de grasa en los cojinetes de los rodillos de trabajo; Se recomienda grasa a base de litio NLGI#2.
-Aspectos destacados de la inspección anual para la máquina de corte de acero a medida: la coaxialidad del rodillo nivelador debe corregirse a menos de 0,02 mm y el codificador del servomotor debe calibrarse.
-Monitoreo inteligente para la línea de corte de acero: instale sensores de vibración y establezca umbrales de advertencia anormales (por ejemplo, alarma cuando la aceleración supere los 0,5 g) para garantizar el funcionamiento seguro del equipo.
