Línea de corte longitudinal totalmente automática

Vídeo sobre la línea de corte longitudinal totalmente automático

¿Qué es la línea de corte longitudinal totalmente automático?

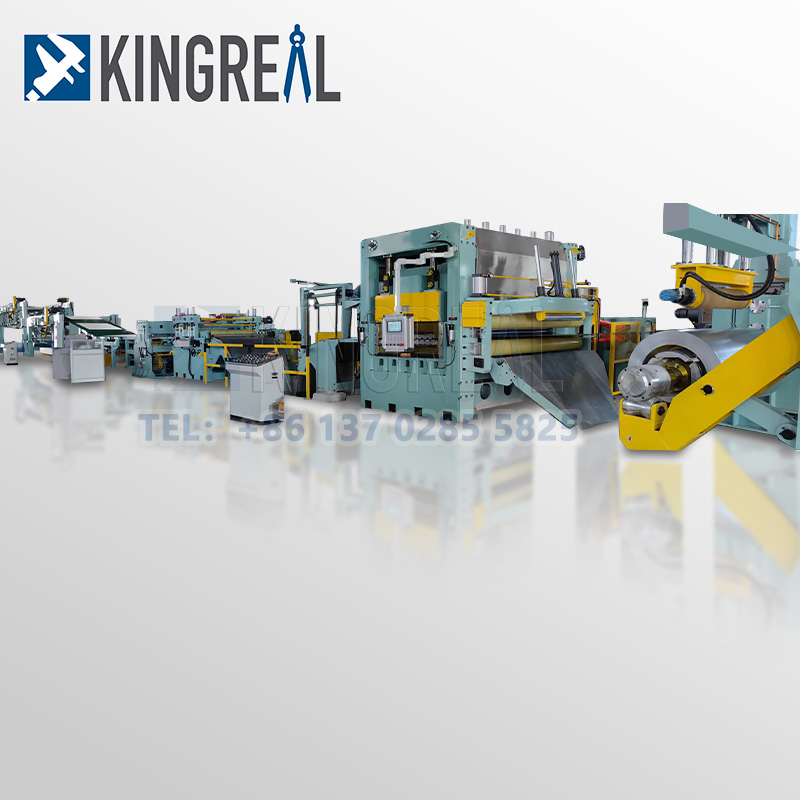

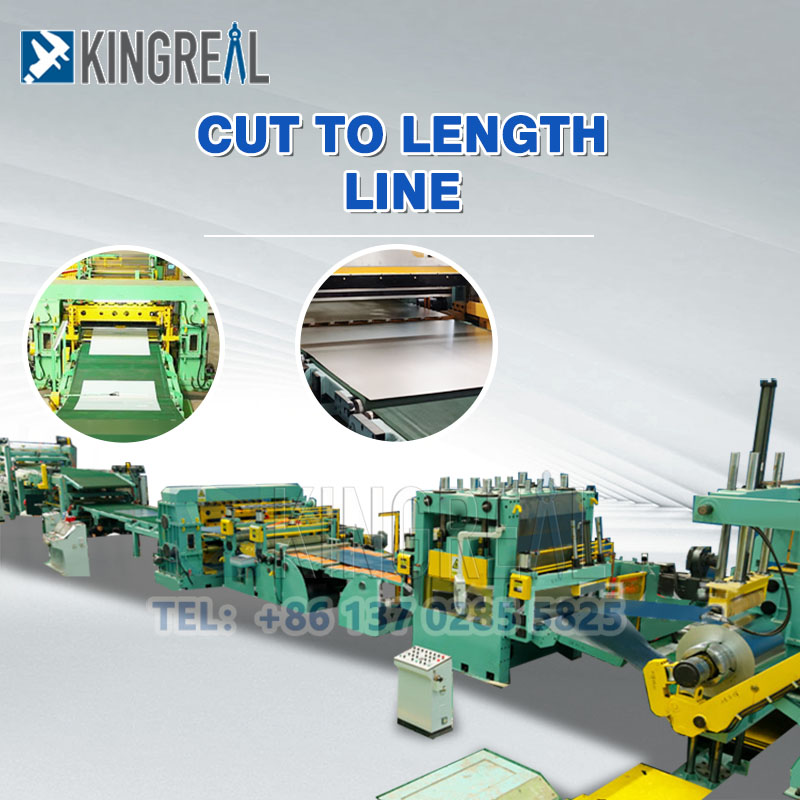

La línea de corte longitudinal completamente automática de KINGREAL STEEL SLITTER está diseñada para cortar bobinas de diferentes materiales en la hoja requerida y apilar el perfil, que consta principalmente de desenrollador, nivelador de abrazadera, cortador, apilador, etc., y está equipada con dispositivos auxiliares como alimentador, dispositivo de guía lateral, dispositivo de transición, transportador, etc.

La línea de corte a medida completamente automática diseñada por KINGREAL STEEL SLITTER solo necesita ingresar la velocidad de producción requerida y el ancho especificado en la pantalla táctil del PLC entre operaciones, y luego puede comenzar la producción automática.

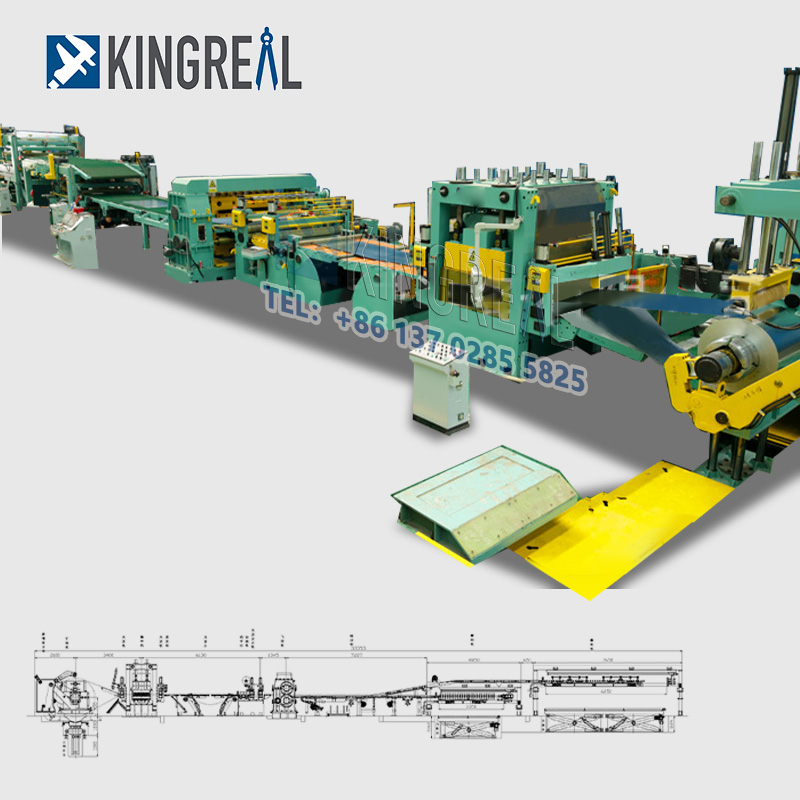

Flujo de trabajo de una línea de corte longitudinal totalmente automático

Desenrollador con carrito --- Desenrollador hidráulico ---Enderezador---Puente de bucle --- Dispositivo de codificación y medición (con pellizco de placa trasera) --- Máquina cortadora--- Transportador --- Plataforma elevadora hidráulica --- Apilador con dispositivo soplador --- Carro de descarga

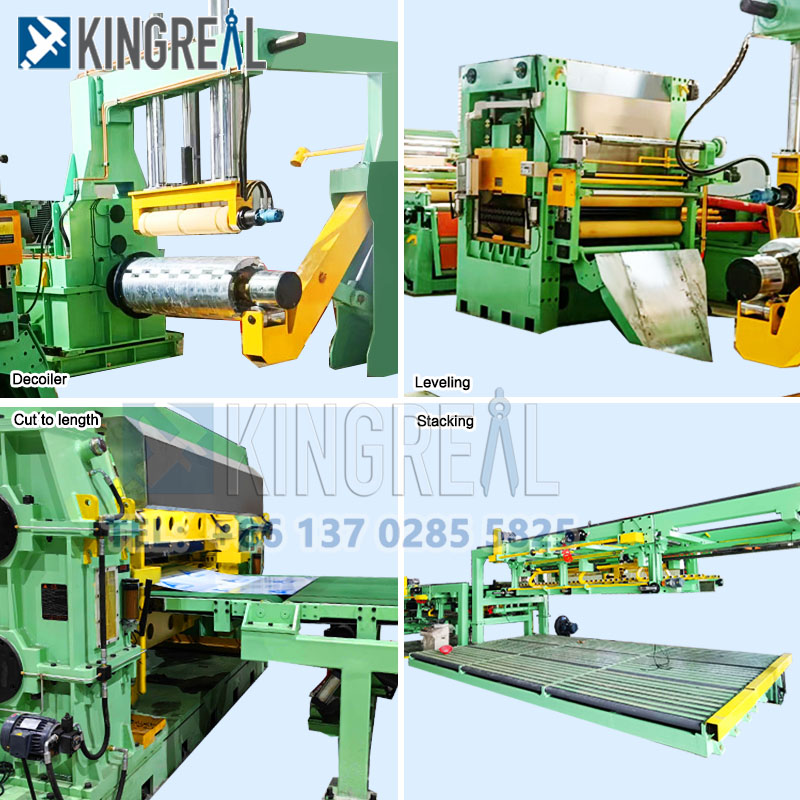

Detalle de los componentes principales de la línea de corte longitudinal totalmente automático

Desenrollador hidráulico en voladizo para máquina de corte a medida totalmente automática

KINGREAL STEEL SLITTER diseña el descolador hidráulico en voladizo para soportar bobinas y realizar el desenrollado, cuya capacidad es de 15 toneladas (máximo).
Se utilizan cilindros hidráulicos para hacer que el desenrollador sea retráctil y adecuado para el diámetro interior de la bobina. Está equipado con un brazo voladizo.
El motor de torsión de 10 0 N.m impulsa el funcionamiento de la bobina en dirección hacia adelante y hacia atrás, y también puede desenrollarse con tensión.

Bucle para máquina de corte a medida totalmente automática

El bucle de corte a medida utiliza 2 pares de ojos para controlar el amortiguador de velocidad entre el desenrollador y la cortadora. Los ojos en T están controlados por PLC.
Función: Se utiliza para eliminar la velocidad diferente y devolver la hoja con seguimiento incorrecto a la dirección correcta.
Al principio, las paletas y las placas de transición se elevan mediante cilindros para hacer pasar el cabezal. Durante el trabajo, la placa de transición y los pallets descienden y las placas se almacenan en el foso.

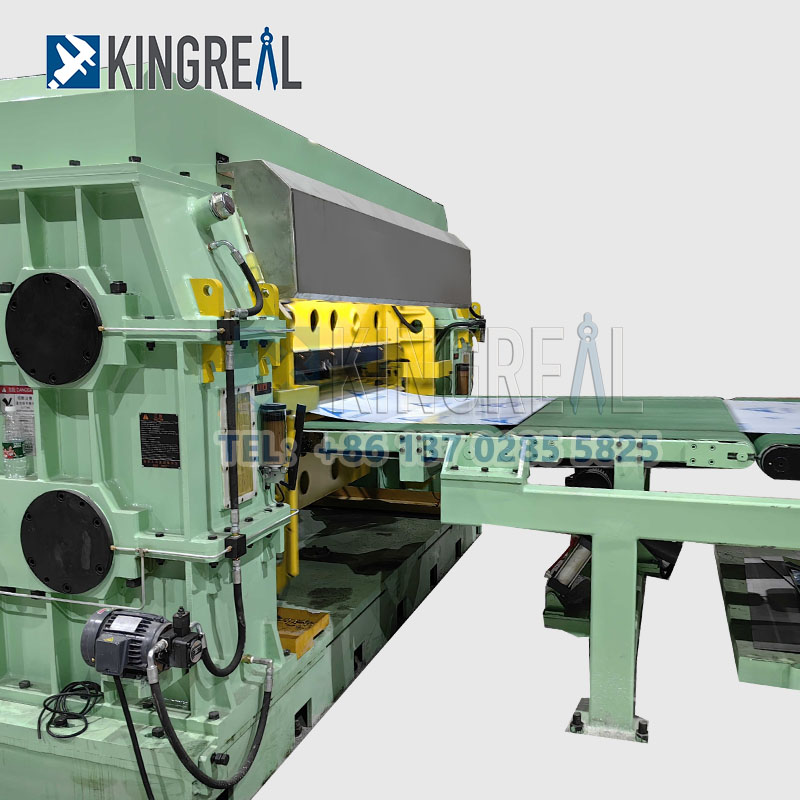

Máquina cortadora de alta velocidad para máquina de corte longitudinal totalmente automática

Modo de corte de línea de corte longitudinal completamente automático: cizalla hidráulica hacia arriba y hacia abajo, con la cizalla automática de señal directa del alimentador
El uso de materiales de corte con diseño de ajuste de espacio y el tratamiento térmico pueden cortar de forma segura una placa de acero de 2 mm

Dispositivo apilador neumático para máquina de corte a medida totalmente automática

Apilamiento neumático de placas, elevación controlada por PLC. Tres motores de arrastre de 0,75kw para ajustar el ancho y largo.
Está equipado con una trompeta a juego con dicho dispositivo de viento con un ventilador de alta presión para evitar la fricción de la chapa metálica.

Sistema hidráulico para máquina de corte a medida totalmente automática

Asegúrese de que se utilice cada componente hidráulico. La presión de trabajo del sistema hidráulico es de 6,3-16Mpa.

Maszyna do cięcia wzdłużnego stali

- Producción totalmente automática para línea de corte a medida totalmente automática.

Cuando se enciende una línea de corte a medida completamente automática de KINGREAL STEEL SLITTER, los componentes clave como el desenrollador, el enderezador, la máquina de corte a medida, el dispositivo de recolección de desechos, la cinta transportadora y el apilador trabajan juntos automáticamente para procesar bobinas de manera eficiente. La máquina de corte a medida completamente automática puede convertir rápidamente bobinas en láminas, acortando significativamente los ciclos de producción.

Las líneas de corte longitudinal totalmente automáticas de KINGREAL STEEL SLITTER están altamente automatizadas y todo el sistema se gestiona mediante un panel de control PLC. Los usuarios simplemente ingresan los parámetros de producción relevantes, como la cantidad deseada de hojas a cortar, la longitud de corte y la velocidad de producción, en el panel de control, y la máquina de corte a medida completamente automática se inicia y comienza a funcionar automáticamente.

Las líneas de corte longitudinal totalmente automático de KINGREAL STEEL SLITTER están diseñadas para ser fáciles de usar. Para ayudar a los clientes a comenzar rápidamente, KINGREAL STEEL SLITTER proporciona tutoriales en video detallados y manuales de operación para garantizar que cada usuario pueda dominar rápidamente el funcionamiento completo de la máquina de corte automático a medida. Además, previa solicitud, KINGREAL STEEL SLITTER enviará ingenieros profesionales a las instalaciones del cliente para recibir capacitación en el sitio y garantizar que cada trabajador domine la operación de la línea de corte longitudinal completamente automático.

Para garantizar la precisión del corte, KINGREAL STEEL SLITTER ha equipado la máquina de corte a medida totalmente automática con un sistema de alimentación altamente estable, asegurando que las hojas se alimenten de manera uniforme y precisa en la máquina de corte a medida. La rugosidad y redondez de la superficie de los rodillos de alimentación son decisivas para un transporte suave de las hojas. Si los rodillos de alimentación son rugosos o no lo suficientemente redondos, las hojas pueden vibrar durante el transporte, lo que provoca desviaciones en las dimensiones de corte. Además, la estabilidad del par motor del motor de alimentación es igualmente importante, ya que las fluctuaciones en el par motor afectan directamente la estabilidad de la velocidad de alimentación. Para abordar este problema, KINGREAL STEEL SLITTER también ha equipado la máquina de corte a medida totalmente automática con un dispositivo de posicionamiento preciso para garantizar que la hoja esté colocada correctamente antes del corte. La precisión de este dispositivo de posicionamiento se puede ajustar según los requisitos de procesamiento de la hoja, logrando normalmente un alto estándar de precisión de ±0,1 mm a ±0,5 mm.

Durante el proceso de corte, la planitud de la lámina afecta directamente la calidad del producto terminado. Para este fin, KINGREAL STEEL SLITTER normalmente equipa la máquina con una máquina niveladora de seis rodillos de altura. Cuantas más capas de rodillo, mejor será el efecto nivelador. Para clientes con requisitos aún más altos de planitud de las láminas, KINGREAL STEEL SLITTER también puede equipar la línea de corte longitudinal automático completo con dos niveladores, asegurando que las láminas se sometan a dos pasos de nivelación antes del corte, maximizando la planitud.

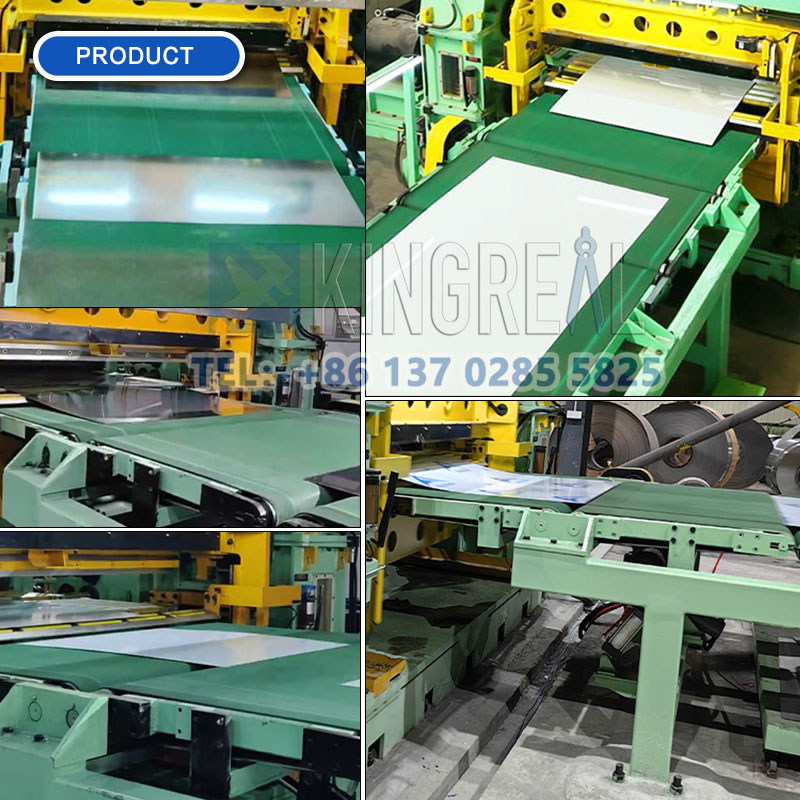

La máquina de corte a medida totalmente automática KINGREAL STEEL SLITTER está equipada con un apilador avanzado, lo que garantiza que las hojas cortadas se transporten automáticamente a una ubicación designada para apilar. Este diseño no sólo garantiza un apilamiento ordenado sino que también permite al usuario establecer la cantidad de apilamiento.

Fecha de referencia de la máquina de corte longitudinal totalmente automática

Preguntas frecuentes sobre la línea de corte longitudinal totalmente automático

¿Eres fabricante?

KINGREAL STEEL SLITTER es un fabricante y proveedor profesional. KINGREAL STEEL SLITTER ofrece soluciones completas en el procesamiento de bobinas y la construcción de máquinas herramienta, que incluyen una línea de corte a medida de alta velocidad, una máquina de corte a medida simple, una máquina de corte a medida con cizalla volante, una máquina de corte a medida con cizalla oscilante y una máquina de línea de corte a medida con cizalla fija. KINGREAL STEEL SLITTER tiene un equipo profesional y una rica experiencia en proyectos, puede brindarle el mejor servicio, bienvenido a contactarnos.

¿Cómo visitar su empresa?

La fábrica de KINGREAL STEEL SLITTER está ubicada en la ciudad de Foshan, provincia de Guangdong. Entonces hay dos caminos a nuestra ciudad.
Uno es por vuelo, directo a Foshan o al aeropuerto de Guangzhou. Otra es en tren, directo a la estación de Foshan o Guangzhou.
KINGREAL STEEL SLITTER le recogerá en la estación o aeropuerto.

¿Cómo realizar el pedido?

¿Cómo instalar la máquina?

Para ayudar a nuestros clientes a resolver los problemas de instalación de la máquina, KINGREAL STEEL SLITTER proporcionará servicios de instalación locales y en línea ¡GRATIS!
