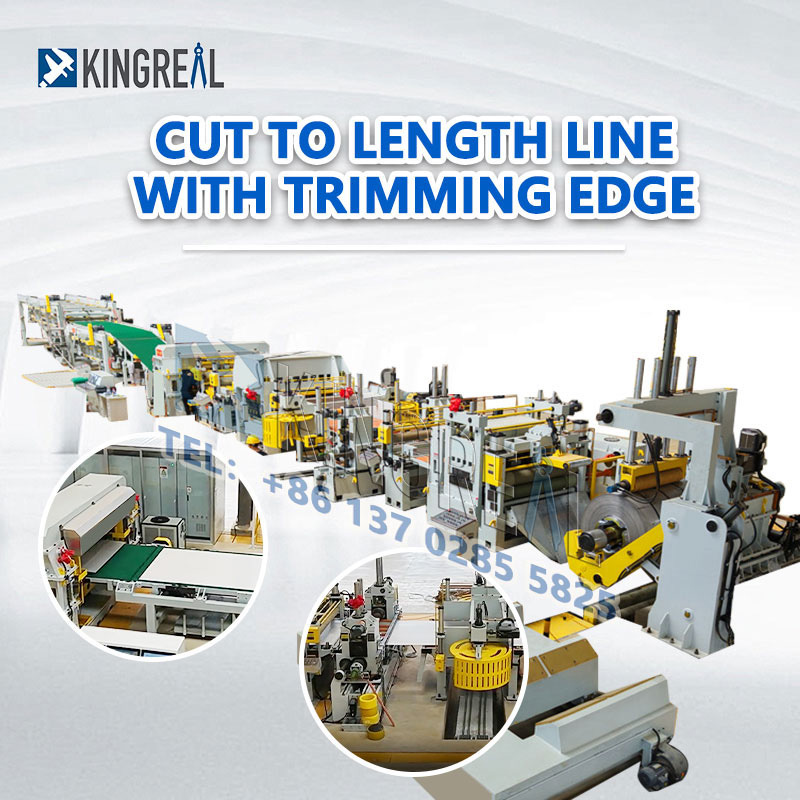

La máquina de corte a medida de chapa metálica KINGREAL STEEL SLITTER se utiliza generalmente para desenrollar, nivelar y cortar bobinas de diferentes materiales y espesores a los anchos especificados por los clientes. Los espesores de bobina comunes oscilan entre 0,3 y 3 mm, con diferentes diseños de producción para diferentes materias primas y requisitos de producción. ¡No dude en enviar su solicitud a KINGREAL STEEL SLITTER!
KINGREAL STEEL SLITTER se dedica al campo de la fabricación de equipos de procesamiento de bobinas y brinda a los clientes una gama de servicios de diseño, producción y ventas. Los productos más distintivos son la máquina cortadora de bobinas y la línea de corte longitudinal. Estas máquinas se utilizan ampliamente para cortar, cizallar o perforar láminas de metal en diferentes tamaños y formas. La línea de corte de chapa metálica a medida es uno de los equipos de procesamiento de bobinas que cuenta con KINGREAL STEEL SLITTER, que se utiliza para procesar la bobina hasta obtener una hoja de ancho específico.

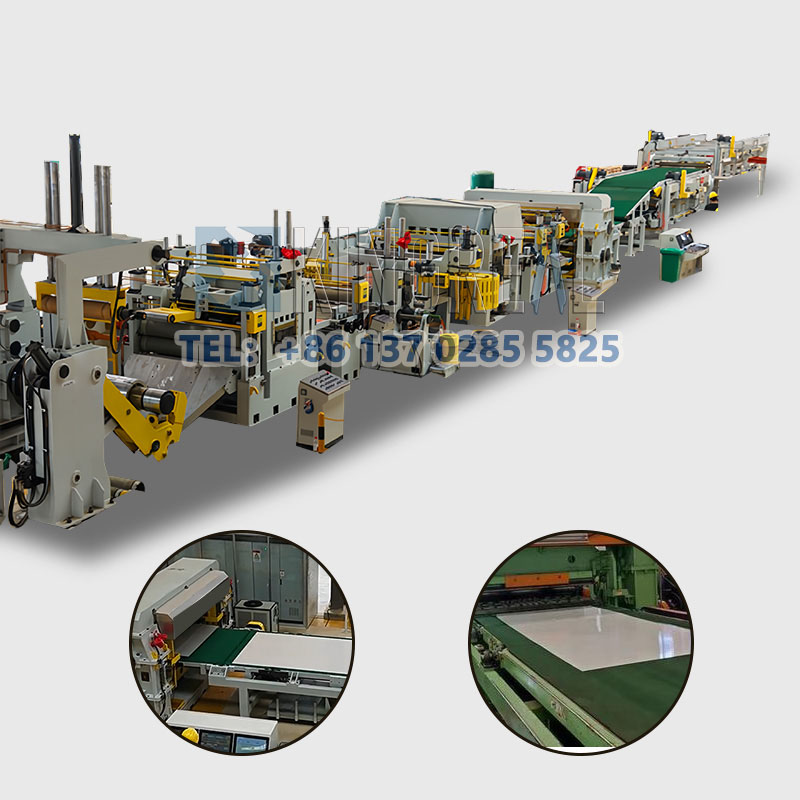

La máquina de corte de chapa metálica KINGREAL STEEL SLITTER se utiliza para desenrollar, nivelar, alimentar, cortar a medida, recortar y apilar bobinas de metal. Los materiales aplicables incluyen bobinas de aluminio, acero inoxidable, acero laminado en frío, acero laminado en caliente, PPGI, tiras de cobre y otros materiales, lo que garantiza que la precisión diagonal de la máquina de corte de chapa metálica sea ≤0,50 mm, y la velocidad máxima puede ser comoalto como 80M/Min.
Los diferentes espesores de bobinas, materiales y anchos de corte afectarán directamente el diseño de la línea de corte de chapa metálica a medida. El espesor común de las bobinas es de 0,3 a 3 mm y la longitud de corte común es de 1200 a 1600 mm, que es uno de los requisitos de producción de la mayoría de los clientes. Al mismo tiempo, KINGREAL STEEL SLITTER también puede personalizar el diseño de acuerdo con las necesidades de producción especificadas por el cliente, ya sea eligiendo elLínea de corte a medida de gran calibreo elBobina compacta cortada a medida.
Con más de 20 años de experiencia en fabricación y ventas, KINGREAL STEEL SLITTER ha estado vendiendo con éxito su línea de corte a medida a países comoArabia Saudita, India y Rusia, y es capaz de proporcionar soluciones óptimas y servicio postventa.
(Puedes hacer clic aquí para descargar)

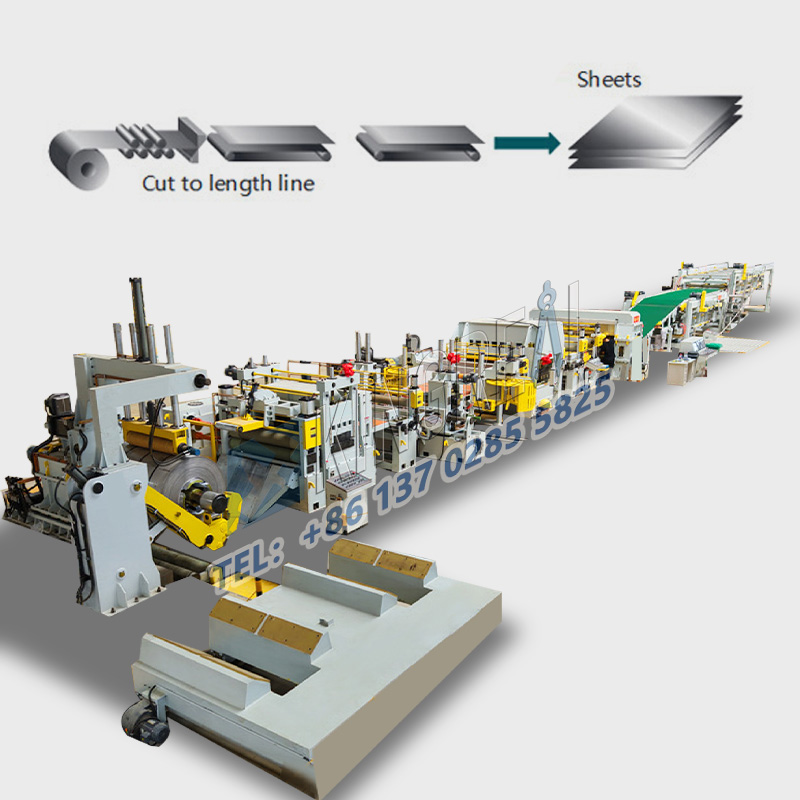

Carro de bobinas → Desenrollador → Alimentación por rodillos de alimentación por pellizco → Dispositivo nivelador de alta precisión → Corte de longitud fija → Mesa de descarga / Mesa de apilamiento automático
|
Material de bobinas |
Acero cromado, Hoja de hierro galvanizado, Hoja de aluminio galvanizado
|
|
Espesor de la bobina |
0,12-20 mm
|
|
Ancho de la bobina |
≤1300mm
|
|
Identificación de la bobina |
Φ508mm
|
|
Diámetro exterior de la bobina |
Φ1600mm
|
|
Peso máximo de la bobina |
10.000 kilos |
|
Precisión de alimentación |
Longitud 1000±0,3 mm, Diagonal 1000±0,5 mm |
|
Velocidad de línea de corte a medida |
0-80 m/min ajustable |
|
Especificación neumática |
5kg/cm² |
|
Tamaños de apiladores |
Ancho mínimo 500 mm, ancho máximo 1300 mm; largo mínimo 1200 mm, máximo |
|
Otro tamaño |
Longitud: 5000 mm; Altura: 20-400 mm
|
|
Velocidad de alimentación y corte |
1m≤30m/min o depende de la longitud de los productos
|
|
Dirección de la máquina |
de izquierda a derecha (Por confirmar) |
|
Potencia total de la instalación |
Alrededor de 35kW
|

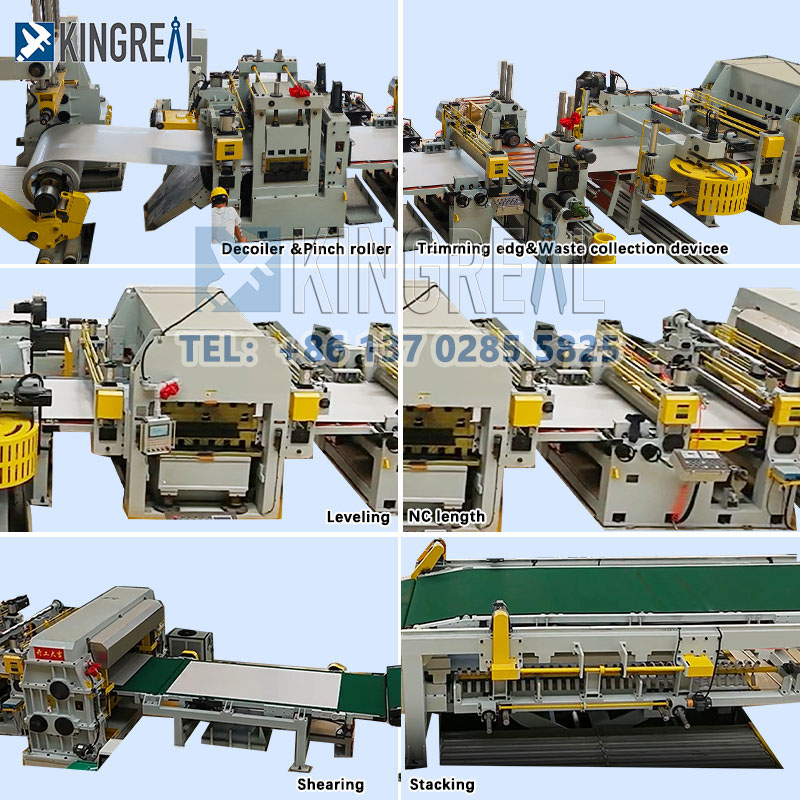

- Tranvía de bobinas
- Desenrollador hidráulico
- Guía de entrada
- Máquina niveladora de cuatro/seis alturas.
- Puente de circunvalación
- Polea guía lateral
- Máquina enderezadora de alimentación servo CNC
- Sistema de medición
- Cizalla
- Mesa transportadora
- Dispositivo de descarga neumático
- Mesa elevadora hidráulica
- Coche desapilado
- sistema hidráulico
- Sistema neumático
- Control PLC del sistema eléctrico.
Función: Se utiliza para nivelar material y alimentar en longitud fija.
Estructura principal: rodillo nivelador, parte eléctrica, conjunto de rodillo de contrapresión, conjunto de asiento de soporte de alimentación y descarga.
Rodillo nivelador: El acero con tratamiento térmico Gcr15 se apaga y revende y luego se procesa con un tratamiento de alta frecuencia. Después de dos veces de galvanoplastia y pulido cilíndrico, la superficie es brillante y no tiene rastros, y la dureza alcanza HRC62 grados o más. El diámetro del eje nivelador es de ø100 mm. Ajuste manualmente el engranaje helicoidal para levantar el rodillo nivelador.
Función: Se utiliza para cortar materiales de longitud fija.
Estructura principal: bastidor principal, cuchilla, embrague neumático, parte eléctrica, etc.
Marco principal: Todo el marco está soldado con acero estructural al carbono de alta calidad y ha sido recocido después de la soldadura.
Hoja: La hoja está hecha de material Cr12, la dureza del tratamiento térmico alcanza HRC62 grados y el filo de cuatro lados se puede reemplazar.
Estructura de embrague neumático: cambio del método de frenado mecánico tradicional, bajo nivel de ruido, larga vida útil y precisión.
Función: Utilizado para el transporte de materiales.
Estructura principal: bastidor, sistema hidráulico, plataforma rodante de descarga, etc.
Marco: Está soldado con acero al carbono, que es estable y firme. Diseño tipo tijera, el cilindro se estira y se levanta.
Plataforma elevadora para descarga: el motor de aceite impulsa la rueda dentada de transmisión para hacer girar el tambor y transmitir la descarga del material.
Velocidad de la máquina de corte a medida de chapa: según los requisitos del cliente, KINGREAL STEEL SLITTER ofrece soluciones de fabricación de línea de corte a medida de chapa para igualar los distintos niveles de velocidad de la máquina de corte a medida de chapa. Por ejemplo, KINGREAL STEEL SLITTER ofrece varios diseños de máquinas cortadoras de bobinas, sistemas de apilamiento y corte. Las velocidades de producción de la línea de corte a medida de chapa metálica común de KINGREAL STEEL SLITTER son de 80 m/min y 50 m/min.
Método de corte de la máquina de corte de chapa metálica: KINGREAL STEEL SLITTER puede diseñar varios sistemas de corte para líneas de corte de chapa metálica, incluidosLínea de corte a medida para esquila de moscas, cizalla rotativalínea cortada a medida, cizalla oscilantelínea cortada a medida, ycizalla fijalínea cortada a medida.
Espesor del material para la máquina de corte de chapa a medida: KINGREAL STEEL SLITTER puede personalizar las líneas de corte de chapa a medida según las necesidades de producción del cliente. CORTADORA DE ACERO KINGREALLíneas cortadas a medida de calibre ligero.puede manejar bobinas de 0,2 a 3 mm, CORTADORA DE ACERO KINGREALLíneas cortadas a medida de calibre medio.de 0,3-6 mm y CORTADORA DE ACERO KINGREALLíneas cortadas a medida de gran calibre.de 6-25 mm.
Precio de la máquina de corte a medida de chapa: KINGREAL STEEL SLITTER puede diseñar componentes para diferentes parámetros y rendimiento de la línea de corte a medida de chapa, dependiendo del precio. Por ejemplo, se pueden agregar unidades de corte de bucle o de foso a la máquina de corte de chapa metálica KINGREAL STEEL SLITTER; la línea de corte de chapa puede equiparse con dos niveladores, dos mesas de apilamiento, etc.; y las soluciones de máquinas de corte de chapa a medida, compactas y económicas, también se pueden personalizar para los clientes.

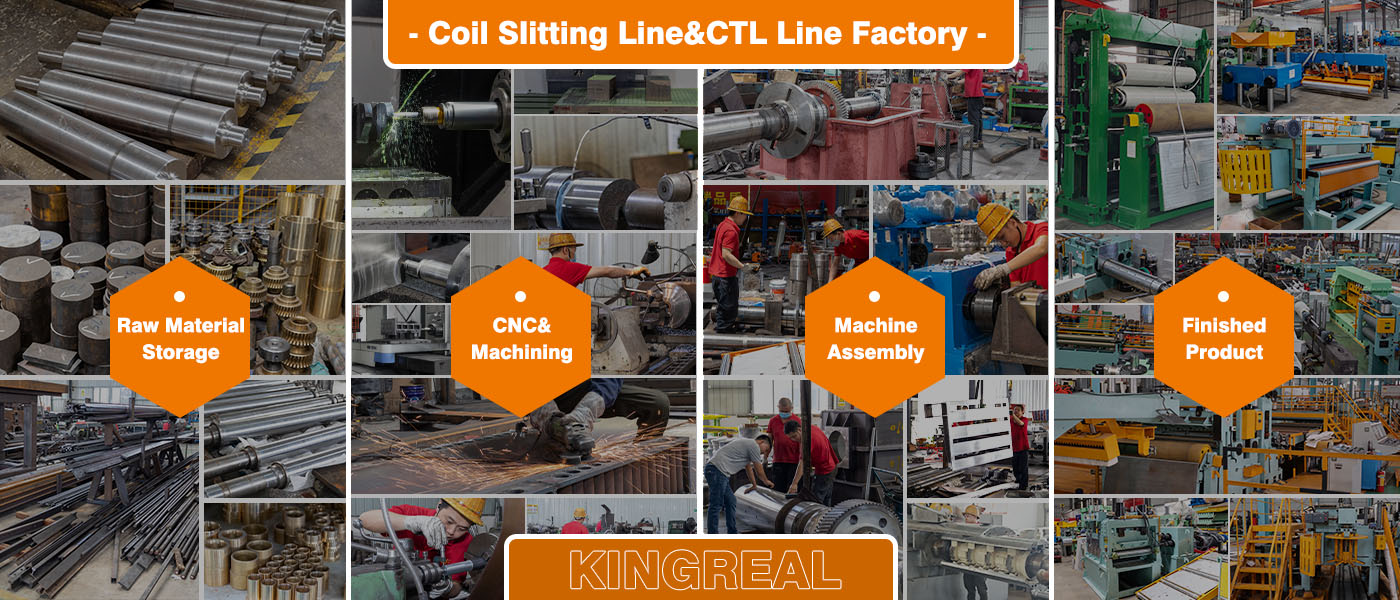

KINGREAL STEEL SLITTER ha establecido un estricto proceso de control de calidad para garantizar que cada paso de producción cumpla con los estándares y requisitos. Esto incluye la adquisición de materia prima, el proceso de producción, el ensamblaje, las pruebas, etc. Para garantizar que cada parte de la máquina cortada a medida de chapa cumpla con los estándares de calidad.
La línea de corte de chapa metálica KINGREAL STEEL SLITTER también ha pasado la certificación internacional CE.
1, ¿Qué es la máquina de corte a medida de acero inoxidable?
La máquina de corte a medida de acero inoxidable es un equipo de producción indispensable en la industria de procesamiento de metales. Se utiliza principalmente para cortar bobinas de metal horizontalmente y cortarlas al ancho o largo requerido.
2,¿Qué es la máquina de corte longitudinal y cizalla rotativa?
La máquina cortadora rotativa de corte longitudinal se utiliza principalmente para nivelar con precisión y cortar con precisión bobinas de metal como cobre, acero inoxidable, aluminio y hierro. La ventaja única de esta línea de corte a medida de cizalla rotativa es que puede cortar sin detener la máquina, evitando las pequeñas hendiduras causadas al detener la máquina de corte a medida de cizalla rotativa para cortar.
3,¿Cómo corta la cizalla de mosca a lo largo de la línea?
La línea de corte a medida de corte de moscas es una máquina destacada por KINGREAL STEEL SLITTER. En términos de tecnología de línea de corte longitudinal de alta precisión y alta velocidad, KINGREAL STEEL SLITTER no solo es competente en máquinas de corte longitudinal de placas delgadas, cizallas rotativas y cizallas volantes, sino también en líneas de corte longitudinal de servicio pesado y mediano.
