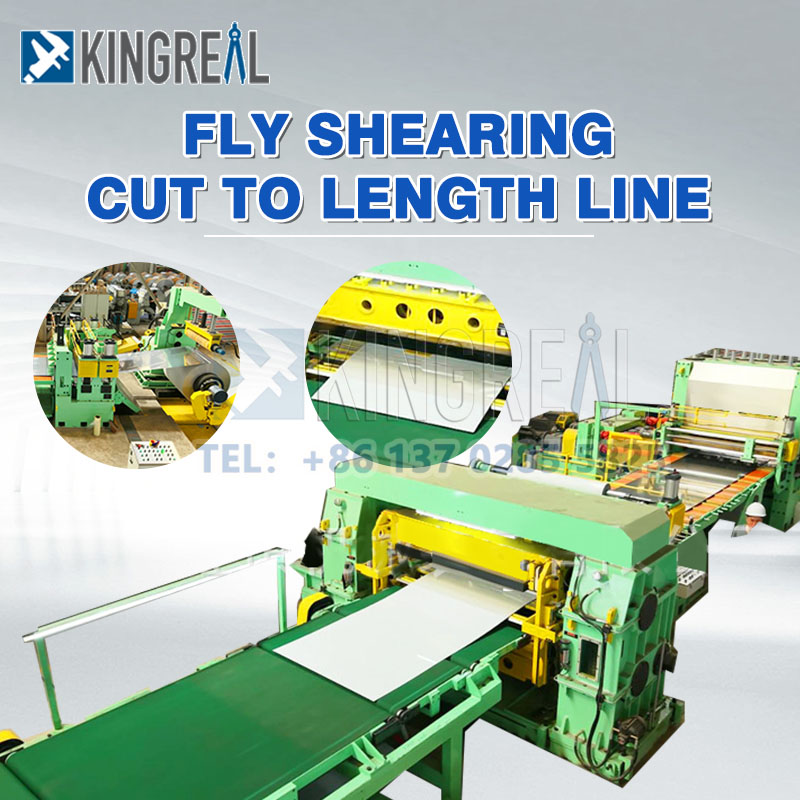

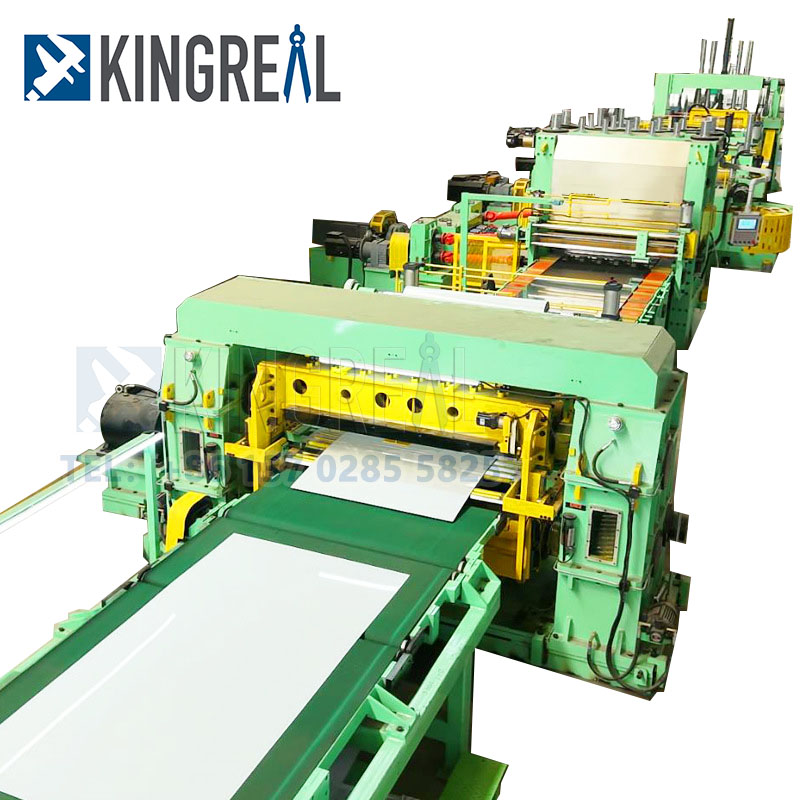

Máquina de corte de acero inoxidable a longitudes un equipo indispensable e importante en la industria manufacturera moderna.
Se da cuenta de que el corte eficiente y preciso de las bobinas de acero inoxidable a través del trabajo coordinado de múltiples componentes de precisión.
En este artículo, KingReal Steel Slitter discutirá los componentes centrales de la línea de corte a longitud de acero inoxidable con usted, analizará su proceso de trabajo y lo ayudará a comprender mejor la función y la importancia de la máquina de corte de acero inoxidable a la longitud.

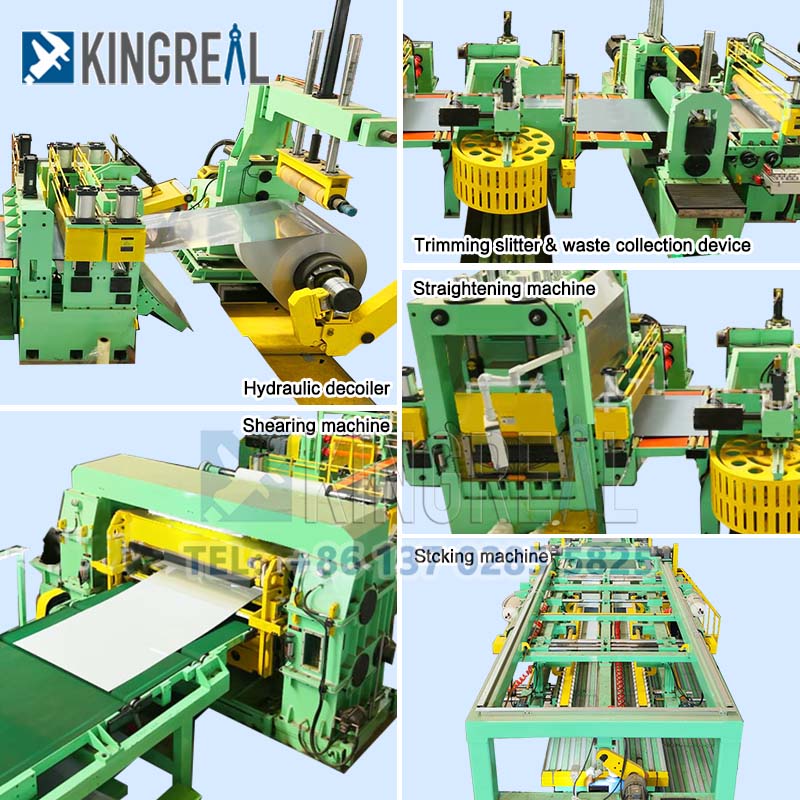

En el proceso de trabajo demáquina de corte de acero inoxidable a longitud, El sistema de manejo de materia prima es el primer paso crucial. Se compone principalmente de Docoiler, Machine de nivelación y dispositivo de centrado.
1.1 Daturada para la línea de acero inoxidable a longitud
El datailer generalmente se divide en el tipo de voladizo y la estructura de cabeza de doble cono. El primero es adecuado para bobinas más pequeñas, mientras que el segundo es más adecuado para bobinas más grandes y pesadas. La capacidad de ajuste de la velocidad de relajación permite a la máquina de corte de acero inoxidable a longitud para adaptarse a diferentes necesidades de producción.
Al mismo tiempo, el sistema de tensión hidráulica y el dispositivo de guía garantizan la estabilidad del material durante el proceso de desenrollado para evitar la desviación del material causada por una tensión desigual.
1.2 Dispositivo de nivelación y centrado
La máquina de nivelación es una parte indispensable de la máquina de corte de acero inoxidable a la longitud. Su estructura multirrolladora (generalmente 5-11 rodillos) puede eliminar efectivamente la onda y la deformación de la flexión del material, asegurando que la precisión de nivelación alcance ≤0.5 mm/m.
El dispositivo de centrado utiliza sensores fotoeléctricos y cilindros de corrección hidráulica para ajustar la posición lateral de la tira en tiempo real, asegurando así el posicionamiento preciso de los procesos posteriores.
La función central delLínea de corte de acero inoxidable a longitudEs el procesamiento de corte, por lo que el sistema de alimentación y dimensionamiento y el grupo de máquinas transversales son sus partes clave.
2.1 Sistema de alimentación y tamaño para la línea de corte de acero inoxidable a longitud
El grupo de rodillos de alimentación consiste en un rodillo activo y un rodillo impulsado, y la superficie está cubierta con caucho resistente al desgaste para garantizar que el material no se deslice durante el proceso de alimentación.
Impulsado por un servomotor, la precisión de alimentación puede alcanzar ± 0.1 mm, y se puede lograr una alimentación de longitud fija de 500-6000 mm. El deflector de longitud fija adopta un tornillo de bola y una estructura de guía lineal, y la posición se ajusta eléctricamente, y se forma un control de circuito cerrado con un codificador para garantizar la precisión de la longitud de alimentación.

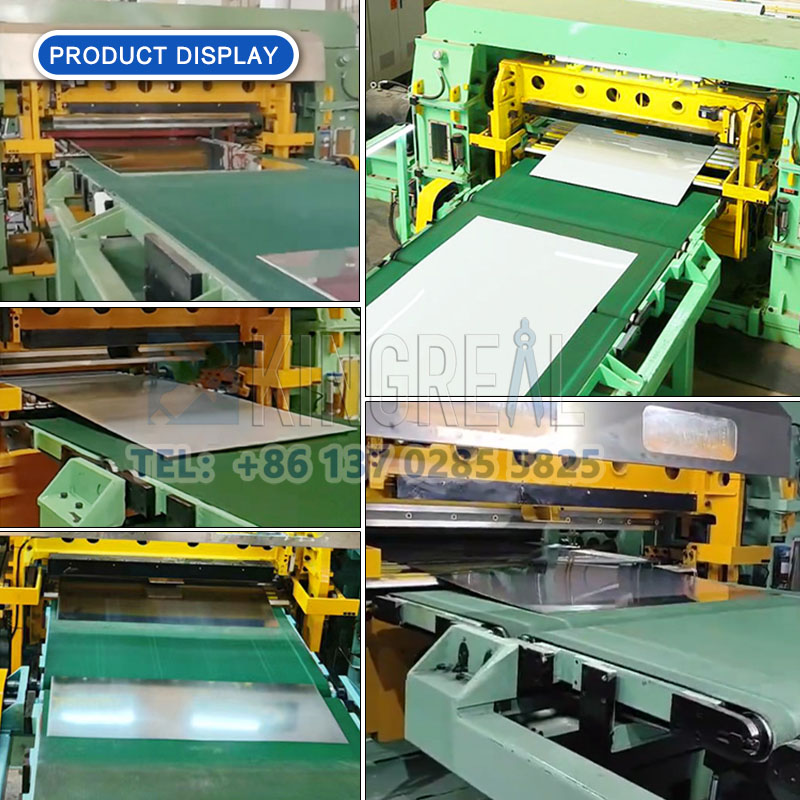

2.2 Unidad de corte transversal para una máquina de corte de acero inoxidable a longitud
La unidad de corte transversal es el núcleo del proceso de corte de la línea de corte de acero inoxidable a longitud.
Consiste en un eje de la cuchilla superior, un eje de la cuchilla inferior y un dispositivo de presión hidráulico. El material de la cuchilla suele ser CR12mov, con una dureza de HRC58-62.
La velocidad de corte puede alcanzar 10-60 veces/minuto, y puede procesar placas con un grosor de 0.1-6 mm. El mecanismo de ajuste de la brecha permite el ajuste manual o eléctrico de la brecha de la cuchilla para garantizar altos estándares de calidad de corte.
 |
 |
En el trabajo delmáquina de corte de acero inoxidable a longitud, el manejo de residuos es tan importante como el apilamiento de productos terminados.
3.1 Shearing and Collection
La cizalla de cables de borde es un dispositivo instalado en ambos lados de la unidad de corte, que puede cortar los desechos de borde en pequeños segmentos de 50-100 mm y enviarlo a la caja de recolección de chips a través de la cinta transportadora de desechos.
Además, la trituradora (opcional) realiza trituración secundaria en los desechos de la placa gruesa, y el tamaño de partícula se controla a ≤100 mm para el reciclaje posterior.
3.2 Dispositivo de apilamiento para la línea de corte de acero inoxidable a longitud
El dispositivo de apilamiento garantiza la gestión efectiva de los productos terminados. La velocidad de la cinta transportadora se ajusta a 0,5-2 m, y la capa de goma anti-deslizamiento en la superficie evita que el producto terminado se deslice.
El mecanismo de apilamiento consiste en una plataforma de elevación, una placa de empuje y un deflector de posicionamiento, que puede apilar automáticamente múltiples capas de productos terminados (altura ≤1.5m), y está equipado con un sensor de peso para monitorear el peso de los productos terminados para garantizar el apilamiento estandarizado de los productos terminados.
El sistema hidráulico y el sistema de control eléctrico son las fuentes de energía para garantizar el funcionamiento eficiente y estable delmáquina de corte de acero inoxidable a longitud.
4.1 Sistema hidráulico para la línea de corte de acero inoxidable a longitud
La unidad de potencia del sistema hidráulico consiste en una bomba hidráulica, un tanque de aceite y un refrigerador, que proporciona energía para la tensión de desengancamiento, el dispositivo de presión, etc.
La elección de la bomba hidráulica (como una bomba de engranaje o una bomba Guisai) afecta la velocidad de flujo del sistema hidráulico (20-100L/min), mientras que la capacidad del tanque de aceite (500-2000L) afecta la estabilidad del sistema.
La cooperación de actuadores como los cilindros hidráulicos y las válvulas proporcionales realizan un control preciso de la acción.
4.2 Sistema de control eléctrico para la línea de corte de acero inoxidable a longitud
El sistema de control eléctrico generalmente adopta Siemens o Mitsubishi Brand PLC, Servo Drive integrado, convertidor de frecuencia e interfaz de máquina humana (HMD), que puede establecer parámetros del proceso y monitorear el estado de funcionamiento de la máquina de corte de acero inoxidable en tiempo real.
La red de sensores incluye codificadores, sensores de tensión e interruptores fotoeléctricos, etc., formando un control de circuito cerrado para garantizar la operación automática de la línea de corte de acero inoxidable a longitud.
Además de los componentes centrales, elmáquina de corte de acero inoxidable a longitudTambién está equipado con una variedad de dispositivos auxiliares para mejorar la eficiencia y la seguridad de la producción.
5.1 Sistema de extracción de polvo para la línea de corte de acero inoxidable a longitud
El sistema de extracción de polvo elimina los escombros de la superficie de la hoja a través de una aspiradora o un soplador para evitar la contaminación del producto terminado, mejorando así la calidad y la apariencia del producto.
5.2 Dispositivo de protección de seguridad para la línea de corte de acero inoxidable a longitud
Los dispositivos de protección de seguridad son medidas importantes para garantizar la seguridad de los operadores, incluidos los botones de parada de emergencia, las cortinas de luz de seguridad, las cubiertas de protección, etc. Estos dispositivos pueden responder a emergencias de manera oportuna y evitar accidentes de seguridad.
5.3 Sistema de lubricación para una máquina de corte de acero inoxidable a longitud
El sistema de lubricación utiliza un dispositivo de suministro de aceite automático para lubricar los rieles de guía, los tornillos de plomo y otros componentes regularmente para reducir el desgaste y aumentar la vida útil de la línea de corte de acero inoxidable a la longitud.
 |
 |
El diseño de precisión y el funcionamiento eficiente de los componentes centrales delLínea de corte de acero inoxidable a longitudson la base para lograr un corte preciso de bobinas de acero inoxidable.
A través de un análisis exhaustivo del procesamiento de materias primas, el procesamiento de corte, el procesamiento de residuos, el control hidráulico y eléctrico y los dispositivos auxiliares, podemos ver que la máquina de acero inoxidable a longitud no solo juega un papel importante en la industria manufacturera, sino que también hace contribuciones positivas para mejorar la eficiencia de la producción, garantizar la seguridad y reducir los costos.
En el desarrollo futuro, la tecnología de la línea de recorte de acero inoxidable a la longitud continuará mejorando, y la tendencia de la inteligencia y la automatización promoverá aún más la expansión de sus áreas de aplicación.
Espero que este artículo pueda ayudarlo a tener una comprensión más profunda de los componentes centrales de la máquina de corte de acero inoxidable a la longitud y su importancia en la fabricación moderna.
