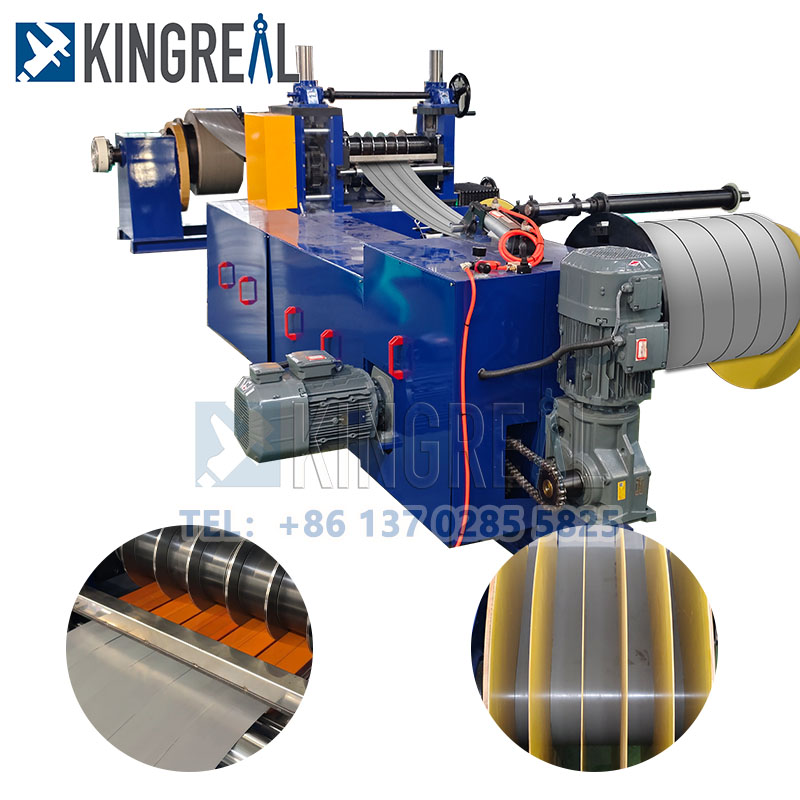

KingReal Steel Slitter ofrece unmáquina de cortar bobina simplepara clientes con un presupuesto más bajo. Esta línea simple de brote de bobina se usa principalmente para cortar bobinas anchas en tiras estrechas adaptadas a las necesidades del cliente y luego rebobinarlas a la línea de producción.

Esta simple máquina de cortar bobina está diseñada para satisfacer las necesidades de los clientes con requisitos de ancho de menor precisión y bobina. KingReal Steel Slitter también ofrece una versión simplificada de la línea de corte de bobina simple. Esta simple máquina de brote de bobina minimiza los requisitos del equipo y al mismo tiempo satisface las necesidades de una línea de brote de bobina simple.

Tanto la máquina de corte de bobina simple como la máquina de cortar metal estándar pueden procesar una variedad de materiales metálicos, que incluyen acero de carbono enrollado y en caliente, acero de silicio, hojalata, acero inoxidable y materiales recubiertos, etc., proporcionando una reducción precisa y una operación automática.

Flujo de trabajo de la máquina de cortar bobina simple

Cargación de bobina → Decodro → pellizco → cizallamiento → bucle → guía → brote → rebobinar chatarra → bucle → tensión → retroceso → descargación bobinas de descarga

Parámetros de la línea de corte de bobina simple

Modelo	Espesor del material (mm)	Ancho de material (mm)	Número de tiras	Velocidad	Peso de la bobina	Observación
Modeloo 1	0.1-1	80-350	8-30	50-100	3	Los parámetros técnicos y la configuración del equipo se pueden determinar de acuerdo con las necesidades del cliente
Modeloo 2	0.2-2	80-350	6-30	50-150	3
Modeloo 3	0.2-2	80-450	6-30	50-150	5
Modeloo 4	0.2-2	80-650	6-30	50-150	7
Modeloo 5	0.2-2	80-800	6-30	50-150	7
Modeloo 6	0.1-1	500-1300	12-30	50-200	15/03
Modeloo 7	0.3-2	500-1600	12-30	50-200	15/03
Modeloo 8	0.3-3	500-1600	8-30	50-180	15
Modeloo 9	0.3-3	900-1800	8-30	50-180	20
Modeloo 10	1-4	900-1600	6-30	50-120	20
Modeloo 11	1-6	900-1600	6-30	30-80	30
Modeloo 12	2-12	900-1600	5-30	20-50	30

Componentes principales de la línea de corte de bobina simple

a. Trolley de carga de bobina hidráulica para una máquina de corte de bobina simple

1. Componentes principales: estructura de acero soldado, ruedas en movimiento, cuatro columnas de guía, eje de transmisión, etc.

2. Carga máxima: 10 toneladas, 1.1 kW Cycloidal Pinwheel Motor, Velocidad de viaje 6 m/min.

3. Drive hidráulico: puede levantar bobinas de menos de 10 toneladas de arriba abajo, con un golpe máximo de 500 mm. Cilindro hidráulico: FA-φ125 mm (un conjunto).

b. Dacroilador hidráulico para línea de corte de bobina simple

1) Componentes principales: estructura de acero soldado, cuatro cuchillas arqueadas, base deslizante en forma de cuña, mandril, placas laterales, rodamientos, asiento de cojinete, freno de disco neumático, etc.

2) Rango de expansión y retracción: φ460 mm a φ520 mm × 850 mm.

3) Carga máxima: 10 toneladas.

4) disco hidráulico: la expansión y la retracción se realizan mediante cilindros hidráulicos empuje-pull; Cilindros hidráulicos: FA-φ200 mm (1 set)

5) Potencia del motor: motor de piñón cicloidal de 4.0 kW + inversor, alimento impulsado por la cadena

6) Presione Roller: 1.1 kW Cycloidal Pinwheel Motor

do. Brazo de soporte hidráulico para una máquina de corte de bobina simple

Propósito: Apoya el brazo principal del desilio y aumenta la inercia rotacional del carrete.

Estructura de un solo brazo, elevadores de cilindros hidráulicos y bajas.

Durante el desenrollado, el brazo de soporte aumenta para soportar el brazo del dopoiler; Durante la carga, el brazo de soporte desciende.

d. Peeler, presione Roller, corte hidráulico para una línea de corte de bobina simple

Estructura principal: placa de acero soldado

Presione Roller: φ250 × 1050 mm, tubo sin costura, recubrimiento de goma de poliuretano, 18.5kW Motor convencional con unidad de frecuencia variable

Corte hidráulico: marco de placa de acero soldado, base de cuchilla de acero fundido

Cutter: cuchilla de cuatro lados, material: CR12MOV, Dureza: 60 ± 1

Conduzador hidráulico: cilindro hidráulico: fa-φ100 mm, 2 juegos

mi. Bucle de bucle y puente para una máquina de corte de bobina simple

Estructura principal: placa de acero soldado

Conduzca hidráulica: CA-φ80 mm, 1 conjunto de cilindros hidráulicos controla la elevación y baja del puente

F. Guías laterales manuales para línea de corte de bobina simple

1. Componentes principales: Placa de acero, Conjunto de rodillos de presionamiento, rueda de goma de poliuretano, volante de tornillo, ajuste eléctrico, etc.

2. Rolleros de guía lateral: Material: CR12MOV, a alta temperatura apagada y templada, HRC 580-620, 2 rodillos en cada lado

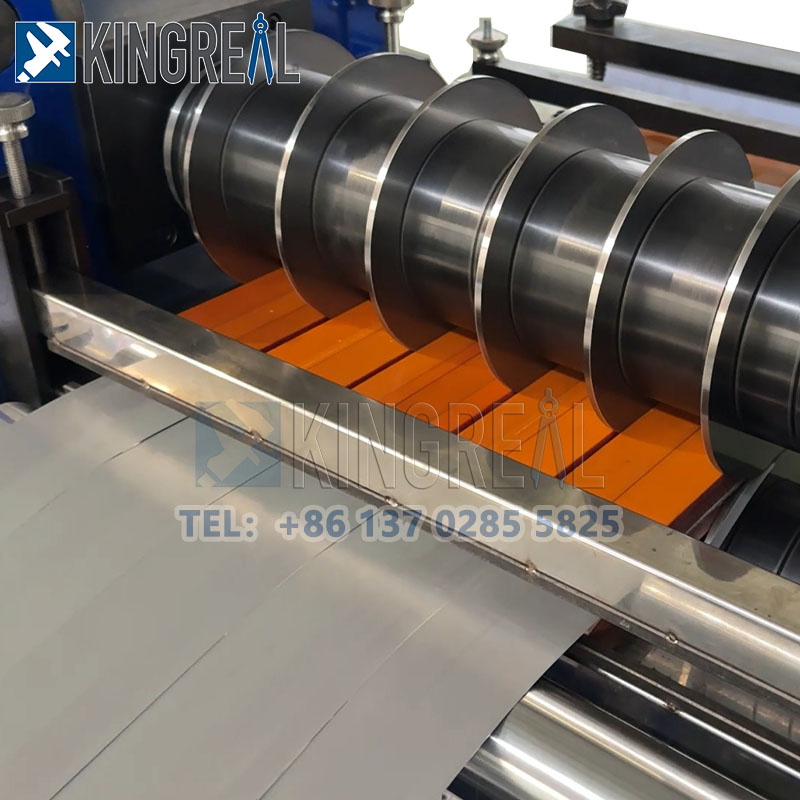

gramo. Máquina de corte para una línea de corte de bobina simple

1. Componentes principales: estructura de placa de acero, base de fundición, caja de cambios sincrónica, mecanismo de elevación, acoplamiento de embrague, junta universal, etc.

2. Eje de corte: 40Cr, φ140 x 1050 mm, ranura T 28 mm, enfriamiento y templado de frecuencia media, molido, cromo duro tratado, profundidad de la ranura 16 mm.

3. Diámetro exterior del cortador: φ280 mm (comprador proporcionado)

4. Método de fijación: bloqueo de cortador con nueces

5. Un juego de soporte de ajuste para arreglar las tiras de madera

6. Los paneles laterales se mueven eléctricos, el elevador de eje de cortador y la baja eléctrica sincrónicamente

7. Motor de corte: 45kW Motor de CA + inversor

h. Envernadora de chatarra separada para una máquina de corte de bobina simple

Componentes principales: estructura de placa de acero soldado, rodillos guía

Envernador de chatarra de doble cara, mecanismo telescópico, descarga automática, motor de aire acondicionado + unidad de inversor

i. Pit y puente de bucle para una línea de corte de bobina simple

Marco principal: estructura de placa de acero soldado

Conduzca hidráulica: control de cilindro hidráulico elevación del puente e inferior: ca-φ80 mm (1 set)

j. Estación de tensión de placa para una máquina de corte de bobina simple

Estructura principal: placa de acero, rodillo de separación, goma de PU

Padera de tensión: recubierta de lana

Roller: φ500 mm, PU recubierto de goma

Drive hidráulico: controla la elevación y la disminución de la placa; Cilindro hidráulico: FA-φ100 mm (2 juegos)

k. Bobina hidráulica, eyector hidráulico para línea de corte de bobina simple

Componentes principales: estructura de acero soldado, cuatro placas de acero, base deslizante en forma de cuña, mandril, placas laterales, rodamientos, bloques de rodamiento, cilindro hidráulico de empuje, reductor de la caja de cambios, eyector hidráulico, freno neumático, etc.

Rango de diámetro de desenrollar: φ480 mm a φ508 mm × 850 mm

Push-pull cilindro hidráulico: fa-φ150 mm

Capacidad de carga máxima: 10 toneladas

Motor de CA de 75kW + inversor

Ø80 mm Presione brazo, hidráulicamente elevable

l. Brazo de soporte hidráulico para una máquina de corte de bobina simple

Propósito: Apoya el brazo principal del boiler y aumenta la inercia rotacional del bobina.

Estructura de un solo brazo, hidráulicamente elevable

Durante el enrollamiento, el brazo de soporte se eleva hacia arriba para soportar el brazo de la bobina; Durante la descarga, el brazo de soporte se eleva hacia abajo.

metro. Carrito de descarga hidráulica para una línea de corte de bobina simple

1) Componentes principales: estructura de acero soldado, ruedas de viaje, cuatro columnas de guía, eje de transmisión, etc.

2) Capacidad de carga máxima: 10 toneladas, 1.1kW Cycloidal Pinwheel Motor, Velocidad de viaje: 6 m/min.

3) Conduzca hidráulica: capaz de levantar bobinas de hasta 10 toneladas, con un golpe máximo de 500 mm. Cilindro hidráulico: FA-φ125 mm, un conjunto.

Sistema n.hidráulico para una máquina de corte de bobina simple

Componentes principales: tanque de aceite de placa de acero soldado de 300 kg, varias válvulas hidráulicas y placas de circuito de aceite.

Potencia del accionamiento hidráulico: Motor E-Class de 11 kW, desplazamiento de 30 ml, presión normal: 70 kg/cm², presión máxima: 140 kg/cm².

o. Sistema de control eléctrico para línea de corte de bobina simple

1) Una consola de control principal y dos gabinetes de control auxiliares facilitan la carga y descarga de la bobina.

2) Fuente de alimentación: trifásica 380V ± 10%, 50Hz ± 1Hz

3) Componentes y aplicaciones principales: toda la línea consiste en una consola de control principal, una consola de control auxiliar para el desilio, una consola de control auxiliar para el retroilizador y un gabinete de control eléctrico. Toda la línea de corte de bobina simple utiliza el control centralizado. La consola de control principal presenta una pantalla digital, ajuste de alta y baja velocidad, alimentación manual, franja continua y funciones de alarma de falla. Todos los componentes son importados o de marcas nacionales conocidas. Un sistema de control de pantalla táctil facilita la configuración y el ajuste de la velocidad y otros parámetros. Puede cambiar fácilmente entre modos manuales, independientes y automáticos, y puede monitorear el estado de trabajo de cada componente en cualquier momento para garantizar un funcionamiento seguro y eficiente de todolínea de corte de bobina simple.
