Descripción del Producto

Visualización de video de la línea de corte longitudinal de bobinas CR - KINGREAL SLITTER:

Descripción de la línea de producción de corte a medida:

La tecnología de transportador de rodillos oscilantes sobreequilibrados con accionamiento independiente reduce la deformación por flexión de la placa de acero y mejora la calidad del corte. Estructura fina de lubricación con aceite, protección del sello Oil Palace y aplicación de material autolubricante para simplificar la estructura y mejorar la vida útil de las piezas de desgaste.

-Materia prima:

Acero laminado en caliente, acero laminado en frío, acero galvanizado, acero revestido de color, acero de alta resistencia, acero inoxidable, aluminio, cobre y aleaciones;

-Rango de espesor:

Equipo ligero: 0,3-3MM.

Equipo mediano: 3-6MM

Equipo pesado: 6-20MM

Proceso de trabajo:

metal cut to length machine

Carro de carga-- Desenrollador hidráulico--Prensado y guía hidráulicos--Enderezadora de alta precisión--Máquina de corte a medida--Apilador automático--Sistema de control eléctrico--Sistema hidráulico

Opciones de configuración para línea de corte longitudinal:

KINGREAL SLITTER, como proveedor de líneas de corte a medida laminadas en frío con más de 20 años de experiencia en producción, se compromete a brindar a los clientes soluciones de diseño diversificadas para satisfacer sus diferentes necesidades de producción.

La línea de corte a medida es capaz de combinar diferentes componentes según los requisitos del cliente para procesar y producir bobinas de metal, y cada línea debe tener en cuenta la materia prima, el espesor y las necesidades de procesamiento de las bobinas para que coincidan con los componentes. La parte opcional más común:

- Máquina alisadora

Nivelación de precisión; nivelación aproximada; niveladores dobles

La máquina enderezadora en la línea de corte a medida es un dispositivo clave que se utiliza para corregir defectos de forma, como doblar y torcer placas, barras o tubos de metal durante el laminado, el corte o el transporte. La placa se endereza antes de la máquina cizalla para garantizar una longitud de corte constante, evitar errores de tamaño causados por la flexión del material y garantizar que el material esté recto antes del corte a medida, mejorando así la precisión del corte y la calidad del producto terminado.

- Dispositivo de recorte

En una línea de corte a medida, un dispositivo de recorte es un dispositivo que se utiliza para eliminar rebabas, irregularidades o exceso de material del borde de una lámina de metal para mejorar la calidad del borde de la lámina y cumplir con los requisitos de precisión dimensional.

- Apilamiento automático

En una línea de corte a medida, el apilamiento automático se refiere al proceso de apilar y sacar cuidadosamente las láminas de metal cortadas de acuerdo con reglas preestablecidas a través de equipos automatizados. Su objetivo principal es mejorar la eficiencia de la producción, reducir la intervención manual y garantizar la calidad del apilamiento.

Especificación técnica:

Materia prima	GI, CR, CS
Espesor de la hoja	0,3-4,0 mm
Ancho de hoja	500-2000 mm
Diámetro exterior de la bobina	≤φ2200mm
Diámetro interior de la bobina	508 mm; 610 mm
Velocidad de corte	0-60 m/min (ajustable)
Velocidad de roscado	0-15m/minuto
~200Kw	380V/50Hz/3F
poder total	~200Kw

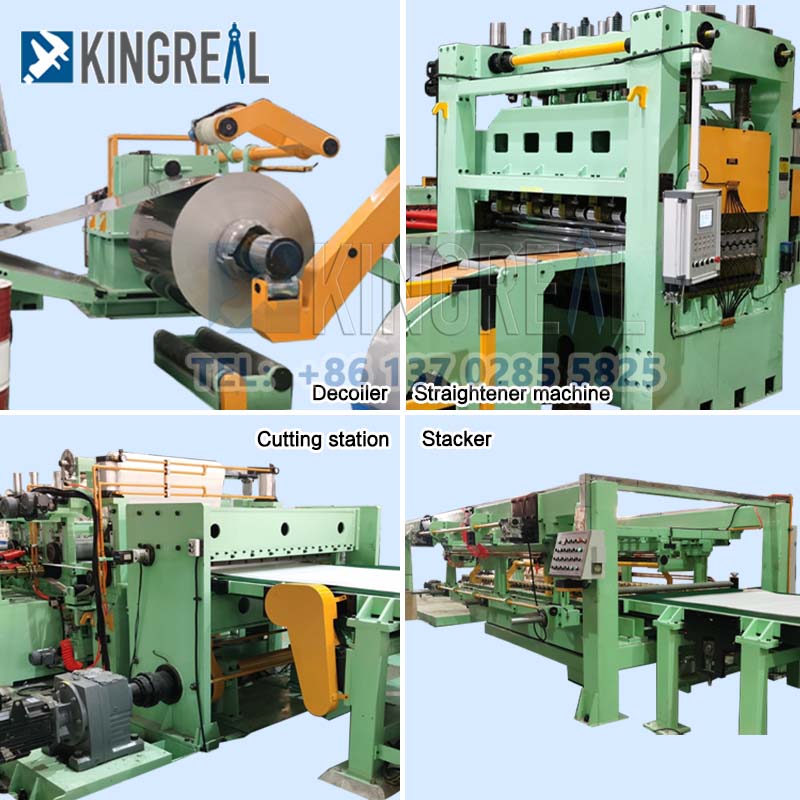

Detalle de los componentes principales:

Desenrollador de línea cortado a medida

KINGREAL SLITTER, como proveedor de líneas de corte a medida laminadas en frío con más de 20 años de experiencia en producción, se compromete a brindar a los clientes soluciones de diseño diversificadas para satisfacer sus diferentes necesidades de producción.

Mecanismo de accionamiento: El mecanismo de embrague realiza la separación de potencia durante el desenrollado normal y la descarga pasiva del material. El eje del desenrollador es empujado por el motor para girar, realizando el desplegado de la bobina de acero y la alimentación del cabezal.

Sistema de subida y contracción: El cursor en forma de cuña y el asiento deslizante sobre el husillo producen el desplazamiento mediante la tensión proporcionada por el cilindro de subida y contracción, realizando así la subida.

Máquina de corte longitudinal Máquina niveladora de alta precisión

Estructura y finalidad: La nivelación desigual de placas de acero es su finalidad prevista. La máquina niveladora utiliza una construcción de rodillos de seis capas. Para obtener el mejor efecto de nivelación, cada rodillo nivelador se trata mediante torneado, templado, cromado y rectificado de precisión. Con un acoplamiento universal, la caja de engranajes de distribución acciona los rodillos niveladores de forma independiente, lo que permite que la máquina gire tanto hacia adelante como hacia atrás.

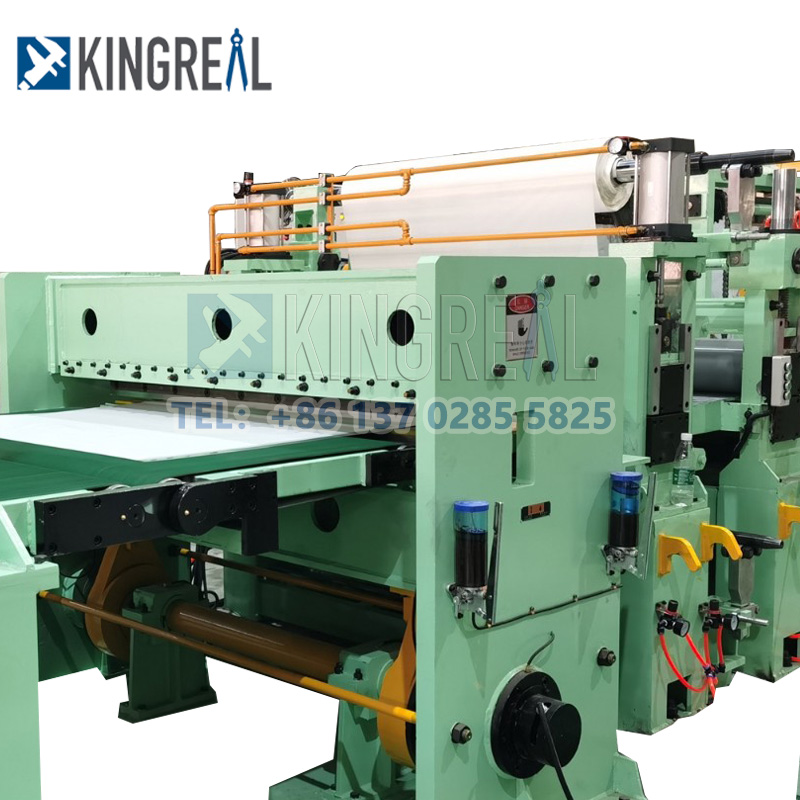

Máquina de corte a medida

1.Peso del equipo unitario: más de 600 toneladas, estructura compleja, dificultad de fabricación, alta precisión de ensamblaje, alto nivel de control de automatización.

2.Paralelismo de las hojas de corte: se garantiza un paralelismo de 0,1 mm en las hojas de corte superior e inferior de una longitud máxima de 5,2 m.

3. Espacio libre para la hoja de corte: el espacio libre mínimo para la hoja de corte es de 0,45 milímetros para garantizar un corte seguro y estable.

4.Tiempo de corte y precisión: en 3,6 segundos de tiempo de corte puro para una placa de acero de 50 mm de espesor y 5 metros de ancho para un corte de alta precisión y alta calidad.

Las ventajas técnicas del equipo incluyen:

Características del marco altamente rígido y de baja deformación que proporcionan un corte estable y mejoran drásticamente la calidad del corte.

La tecnología de transportador de rodillos oscilantes sobreequilibrados con accionamiento independiente reduce la deformación por flexión de la placa de acero y mejora la calidad del corte. Estructura fina de lubricación con aceite, protección del sello Oil Palace y aplicación de material autolubricante para simplificar la estructura y mejorar la vida útil de las piezas de desgaste.
