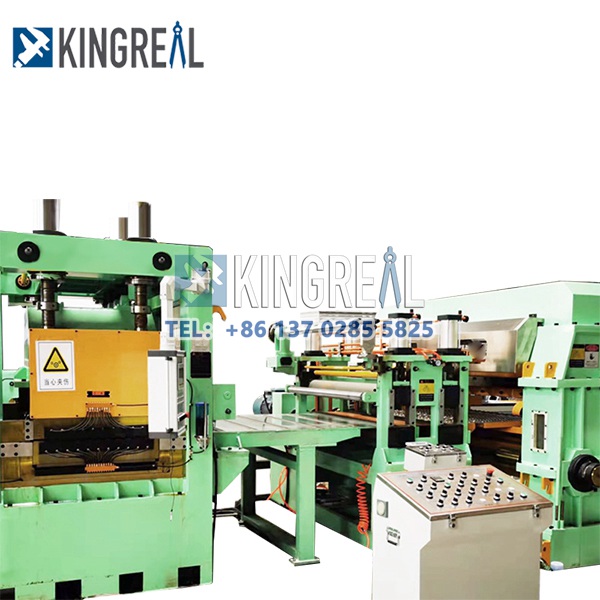

La línea de corte de metal a medida se utiliza para cortar las láminas de metal de bobina a hoja, enderezar las hojas y después de la operación de corte a medida, apilar la hoja en la línea de corte de metal a medida. La línea estándar de corte de metal a medida consta de un desenrollador, una máquina niveladora, una unidad de alimentación, una unidad de corte y una unidad de apilamiento.
Video sobre la máquina de corte de metal a medida
Descripción de la máquina de corte a medida de metal
CORTADORA DE ACERO KINGREAL metalLa máquina cortada a medida esDiseño para cortar bobinas de metal de diferentes espesores en láminas de ancho específico para el procesamiento posterior del metal.
La línea de corte de metal a medida generalmente incluye múltiples equipos de producción para garantizar el funcionamiento eficiente de la línea de producción. Las líneas de corte de metal a medida se utilizan generalmente para procesar materiales metálicos con un espesor de 0,3 a 12 mm o más, con un espesor máximo de 25 mm. Si necesita procesamiento de bobinas de un espesor específico, comuníquese con KINGREAL STEEL SLITTER. Los ingenieros de KINGREAL STEEL SLITTER proporcionarán una solución personalizada de máquina de corte de metal a medida después de una consulta exhaustiva.
Normalmente, una línea de corte de metal a medida consta de componentes de precisión, como un desenrollador, un enderezador, un alimentador, una unidad de corte y una unidad de apilamiento. Además, el sistema PLC de la máquina de corte de metal muestra información como la longitud, el número de cortes y la velocidad. Cuando se alcanza el número de cortes establecido por el cliente, la línea de corte de metal a medida se detiene automáticamente, lo que demuestra su inteligencia excepcional.
Además de las líneas de corte de metal a medida, KINGREAL STEEL SLITTER también diseña una variedad de líneas de corte de metal a medida para diferentes materiales y diferentes características y necesidades de producción, como
1. Línea de corte a medida de acero inoxidable
2. Línea de corte de acero a medida
Snelheid van de snijlijn
4. Línea de corte de metal a medida con apilado automático
5. Combinación de líneas de corte longitudinal y corte de metal a medida

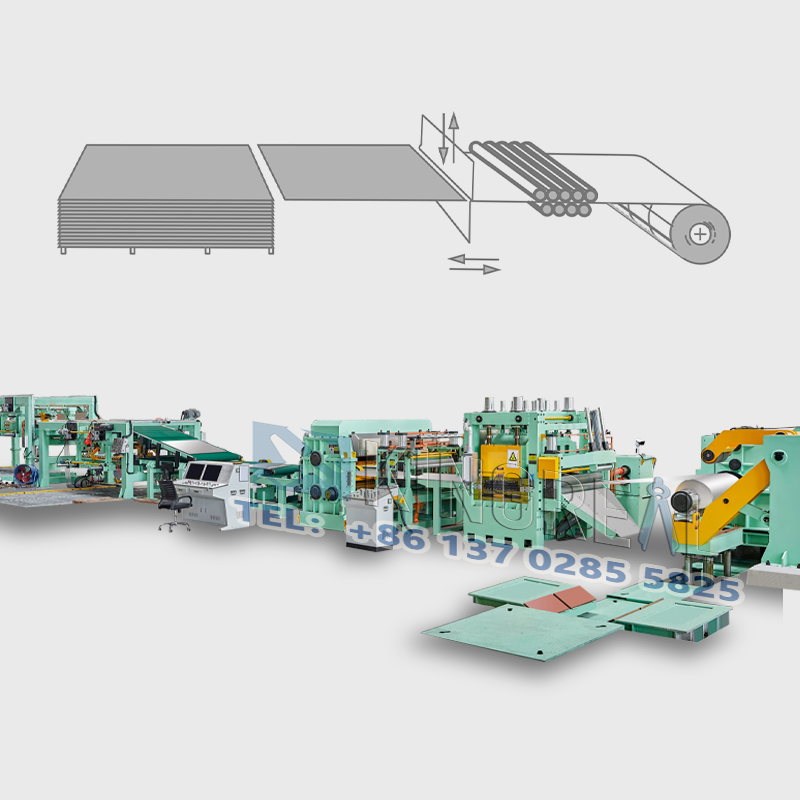

Flujo de trabajo de la máquina de corte de metal a medida
Carro de bobinas → Desenrollador → Alimentación por rodillos de alimentación por pellizco → Dispositivo nivelador de alta precisión → Corte de longitud fija → Mesa de descarga / Mesa de apilamiento automático

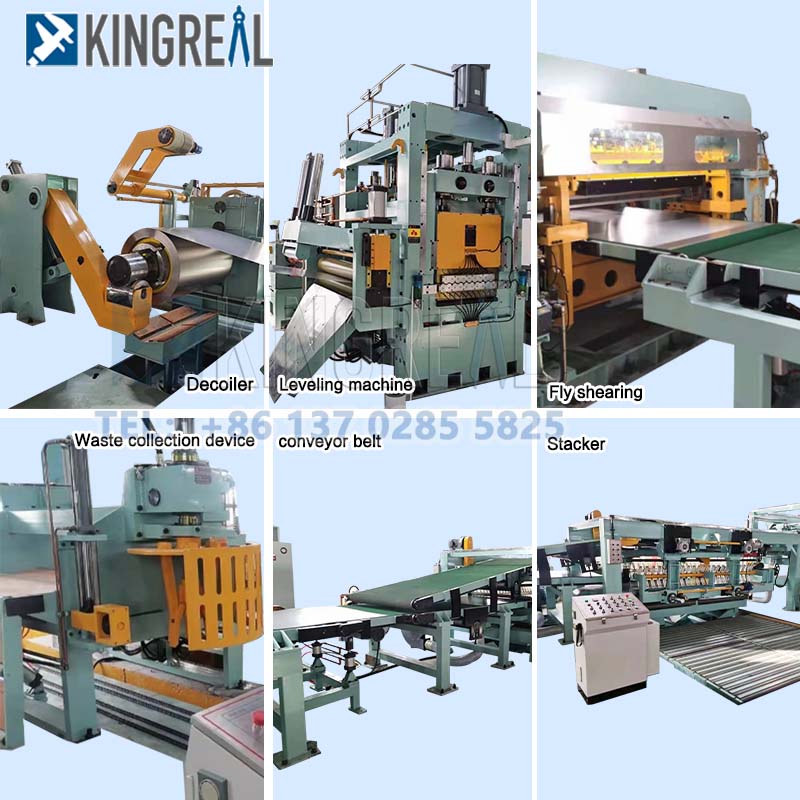

Detalle de los componentes principales de la línea de corte longitudinal de metal

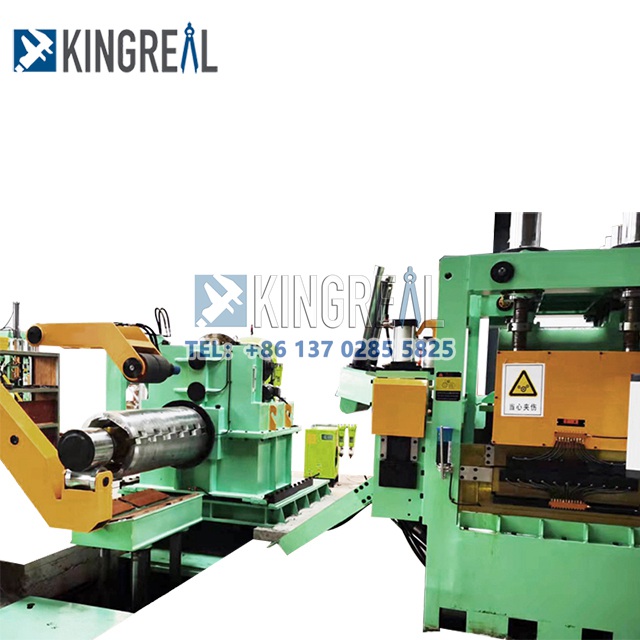

El voladizo hidráulico KINGREAL STEEL SLITTER está diseñado para soportar la bobina y realizar el desenrollado, cuya capacidad máxima es de 15 toneladas.
Se utilizan cilindros hidráulicos para hacer que el desenrollador sea retráctil y adecuado para el diámetro interior de la bobina. Está equipado con un brazo voladizo.
La máquina niveladora KINGREAL STEEL SLITTER está controlada por un servomotor para una alimentación de alta velocidad y un ajuste preciso del control de longitud. La operación se realiza en la consola de control con control programable.
Método de accionamiento: servomotor de 15 KW, accionamiento de reducción de precisión, cinta transportadora sincronizada para alimentar los rodillos

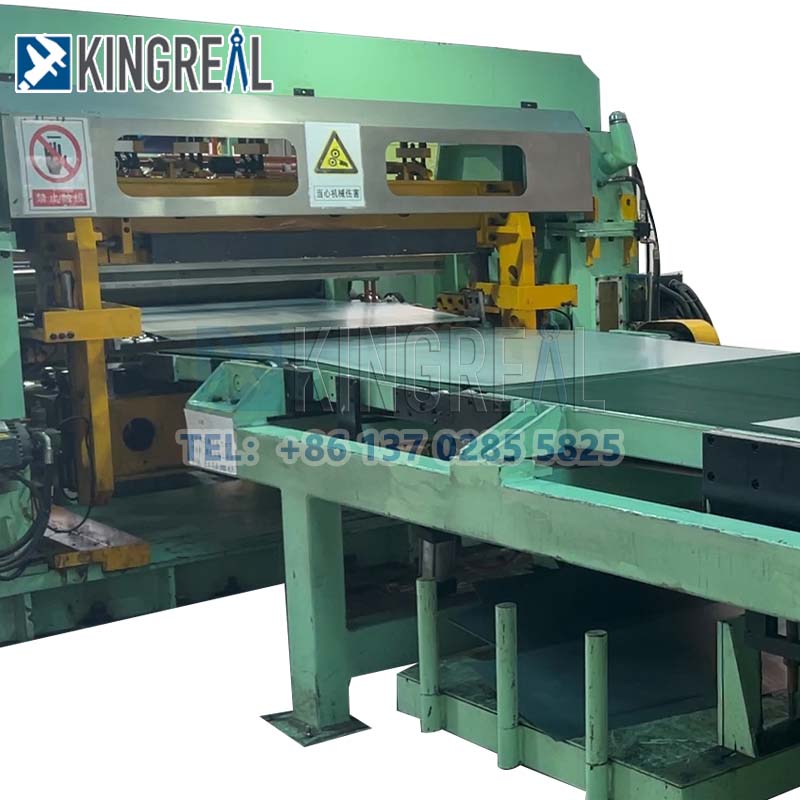

Modo de corte que incluye cizalla hidráulica hacia arriba y hacia abajo, con cizalla automática de señal directa del alimentador. El uso de materiales de corte con diseño de ajuste de espacio y el tratamiento térmico pueden cortar de forma segura una placa de acero de 2 mm.
El sistema neumático consta de una fuente de gas (proporcionada por el demandante), componentes de procesamiento de la fuente de gas, salennoide, tuberías y cilindros relacionados, etc.
Salennoid y otros componentes están fabricados con productos de alta calidad.
Parámetros técnicos: Presión de la fuente de aire: 0,4-0,6Mpa. Capacidad: 1m³/min.
Lista de equipos de la máquina de corte de metal a medida.
Carro de bobina hidráulica
- Desenrollador hidráulico
- Guía de entrada hidráulica
- Máquina niveladora de cuatro/seis alturas.
quá trình rạch thép cuộn
- Polea guía lateral
- Máquina enderezadora de alimentación servo CNC
- Sistema de medición
- Cizalla
- Mesa transportadora
- Dispositivo de descarga neumático
- Mesa elevadora hidráulica
- Coche desapilado
- sistema hidráulico
- Sistema neumático
- Control PLC del sistema eléctrico.
Especificación de la máquina de corte longitudinal de metal
|
Tipo de máquina |
Línea de corte de metal a medida |
|
Material de la bobina |
Bobina de metal (otras se pueden personalizar) |
|
Espesor de la bobina |
0,5-10 mm |
|
Ancho de la bobina |
600-2000 mm |
|
Diámetro interior de la bobina |
500/610 milímetros |
|
Diámetro exterior de la bobina |
≤2000 milímetros |
|
Velocidad de corte |
10-70m/minuto |
|
Corte a medida Precisión |
±1,5mm |
|
Rango de corte a longitud |
500~4000 mm |
|
Planitud de nivelación de láminas |
≤±1,5 mm/m² |
Para proporcionar líneas de corte de metal a medida que satisfagan completamente las necesidades de producción de los clientes de KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER personaliza las soluciones de fabricación de máquinas de corte a medida de metal según los dibujos y requisitos específicos de nuestros clientes, incluido el espesor del material, el material, el ancho, la velocidad requerida y la escala de producción. Las siguientes son algunas de las opciones destacadas de fabricación de líneas de corte de metal a medida:
Máquina de corte de metal a medida con dispositivo laminador
Para cumplir con los estrictos requisitos de los clientes de KINGREAL STEEL SLITTER en cuanto a la suavidad de la superficie de la chapa, KINGREAL STEEL SLITTER puede equipar líneas de corte de metal a medida con un dispositivo de laminación. Antes de que la bobina de metal entre en la máquina cizalla, se aplica una capa de película a la superficie, evitando que las cuchillas afiladas la raye durante el proceso de corte.
Máquina cortadora de metal con doble nivelador.
Para cumplir con los estrictos requisitos de los clientes de KINGREAL STEEL SLITTER en cuanto a planitud de la chapa y ahorrar tiempo en el procesamiento secundario posterior, KINGREAL STEEL SLITTER equipa máquinas de corte de metal a medida con niveladores dobles. La bobina de metal se somete a dos pasos de nivelación, asegurando la máxima planitud.

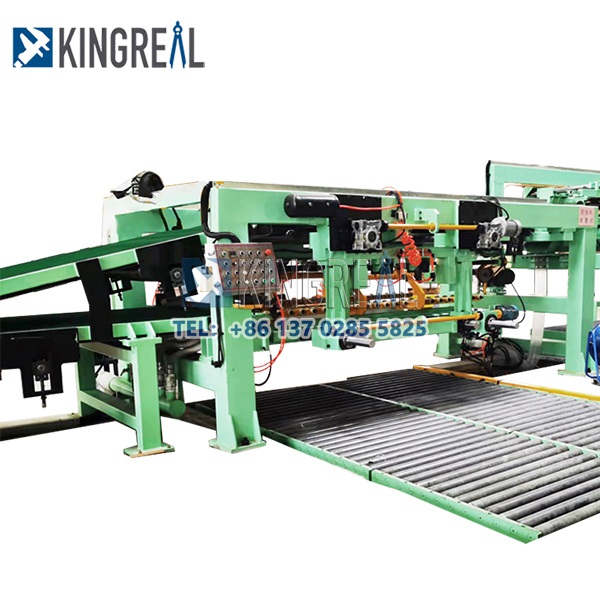

Línea de corte de metal a medida equipada con mesas de apilamiento dobles
Para mejorar la eficiencia general en todo el proceso de producción de la máquina de corte de metal, KINGREAL STEEL SLITTER puede equipar la línea de corte de metal con mesas de apilamiento dobles. Este sistema aumenta la velocidad de apilado de chapa garantizando al mismo tiempo una alta calidad.
A nosotrose y atención de la línea de corte de metal a medida
1.La bobina debe colocarse correctamente para mantener el equilibrio del peso. El carro de bobinas debe fijar y tensar la bobina en el desbobinador antes de poder restablecerla.
2.Primero presione el cabezal de la bobina con el rodillo de tracción y luego abra el paquete de la bobina para evitar que el cabezal de la bobina se abra.
3. Cuando la máquina esté funcionando, el operador no debe pararse sobre la bobina.
